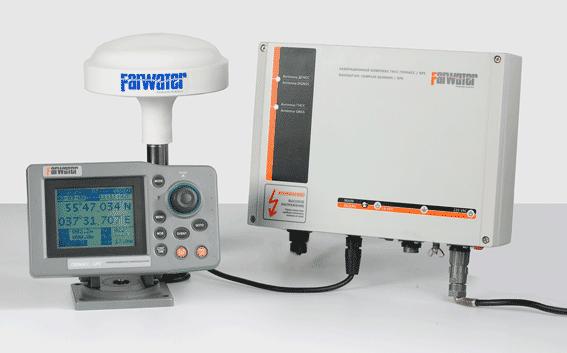

Судовой приемоиндикатор ГЛОНАСС/GPS/DGPS Farwater РК-2006
Судовой приемоиндикатор ГЛОНАСС/GPS/DGPS Farwater РК-2006 - приемник глобальных навигационных спутниковых систем ГЛОНАСС и GPS с дисплеем, разработанный с использованием новейших достижений в области морской навигации. Стоит подчеркнуть, что примененный в изделии навигационный приемник имеет 24 универсальных канала, которые позволяют обрабатывать сигналы как эксплуатируемых в настоящее время спутниковых навигационных систем ГЛОНАСС (Россия) и GPS (США), так и разворачиваемой европейской системы GALILEO. Это даст повышенную защищенность навигационного решения при сбоях или отключении сигнала одной из систем, а так же увеличивает скорость первичной обсервации (особенно при плохом приеме сигнала).
Кроме того, после запуска в эксплуатацию глобальных систем распространения дифференциальных поправок (SBAS - Satellite Based Augmentation System) судовой приемоиндикатор ГЛОНАСС/GPS/DGPS Farwater РК-2006 сможет обработать и этот сигнал и предоставить потребителю повышенную точность определения места в зоне действия этих широкозонных систем. К таким системам следует отнести Американскую WAAS - Wide Area Augmentation System, Европейскую EGNOS - European Geostationary Navigation Overlay Service , Японскую MSAS - Multi-functional Satellite Augmentation System и Индийскую GAGAN - GPS and Geo Augmented Navigation.
Для повышения точности в зоне действия береговых контрольно-корректирующих станций предусмотрена возможность установки внутрь судового приемоиндикатора ГЛОНАСС/GPS/DGPS Farwater РК-2006 малогабаритного приемника корректирующей информации (ПКИ). В настоящее время практически вдоль всех береговых линий России, Европы, Азии и Америки построены или строятся базовые контрольно-корректирующие станции, сигнал которых может быть использован для получения более точных (до 2 м.) значений координат. Российская федерация так же активно участвует в строительстве подобных станций, как в Российских морских портах, так и вдоль всей глубоководной сети внутренних водных путей (ВВП) и на Сибирских реках.
Назначение судового приемоиндикатора ГЛОНАСС/GPS/DGPS Farwater РК-2006:
Судовой приемоиндикатор ГЛОНАСС/GPS/DGPS Farwater РК-2006 предназначен для использования на морских и речных судах для круглосуточного всепогодного определения навигационных параметров движения по открытым для потребителей радиосигналам спутниковых навигационных систем ГЛОНАСС и GPS.
Приёмоиндикатор вырабатывает следующие навигационные параметры:
- текущие координаты судна в выбранной пользователем системе координат (с оценкой их точности),
- высота над геоидом,
- текущее время и дату,
- скорость судна относительно грунта,
- путевой угол.
Указанные параметры отображаются в нескольких формулярах, которые переключаются пользователем простым поворотом ручки селектора. Указанные формуляры разрабатывались таким образом, чтобы обеспечить максимальную информативность и удобство.
Судовой приемоиндикатор ГЛОНАСС/GPS/DGPS Farwater РК-2006 обеспечивает режим движения судна по заданному маршрутному плану. Данный режим позволяет задавать до 600 путевых точек и вырабатывать параметры движения судна по маршруту:
- пеленг на заданную точку,
- отклонение от заданного направления,
- вход судна в зону путевой точки или выход из нее.
Приемник РК-2006 имеет так же встроенную функцию МОВ («человек за бортом») с активизацией от кнопки «MOB». Активизация данной функции позволяет судоводителю осуществлять слежение за маневром относительно предполагаемой точки обнаружения человека за бортом.
В целях повышения точности выработки навигационных параметров приёмоиндикатор FARWATER предусматривает приём и учёт в решении поправок широкозонных дифференциальных подсистем SBAS (WAAS, EGNOS, MSAS) и контрольно-корректирующих станций DGPS и ДГЛОНАСС в соответствии с рекомендациями RTCM SC-104 (вер.2.2).
Система обеспечивает сопряжение с внешними системами по протоколу NMEA-0183 (IEC 61162). Имеется встроенная система диагностики целостности навигационного поля, исправности основных компонент аппаратуры.
Судовой приемоиндикатор ГЛОНАСС/GPS/DGPS FARWATER РК-2006 соответствует всем международным и национальным требованиям, предъявляемым к аппаратуре данного назначения.
Технические характеристики судового приемоиндикатора ГЛОНАСС/GPS/DGPS Farwater РК-2006
|
Диапазон частот:
|
|
ГЛОНАСС
|
1595 … 1610 МГц
|
GPS :
|
1575.42 МГц
|
ПКИ :
|
283.5 … 325.0 кГц (через 500 кГц)
|
Код приёма :
|
|
ГЛОНАСС :
|
СТ (L1)
|
GPS :
|
C/A (L1)
|
Количество каналов ГНСС :
|
24 (универсальные ГЛОНАСС/GPS/SBAS)
|
Количество каналов ПКИ :
|
2 (параллельное слежение)
|
Частота обновления данных :
|
1 с
|
Холодный старт ГНСС :
|
90 с
|
Холодный старт ПКИ :
|
60 с (типовое значение)
|
Тёплый старт ГНСС :
|
50 с
|
Горячий старт ГНСС :
|
10 с
|
Горячий старт ПКИ :
|
2 с (типовое значение)
|
Время непрерывной работы :
|
без ограничений
|
Максимальная с корость движения :
|
не более 500м/с
|
Ускорение :
|
не более 5 g.
|
Напряжение питания :
|
220 В переменного тока (основная), 24 В постоянного тока (резервная)
|
|
|
Точностные характеристики
|
Точность определения координат
|
|
GPS/ГЛОНАСС :
|
9 м (типовое значение 5м)
|
ГНСС + SBAS :
|
3м
|
DGPS/ДГЛОНАСС :
|
2м
|
Точность определения высоты
|
|
GPS/ГЛОНАСС :
|
12 м (типовое значением)
|
ГНСС + SBAS :
|
5м
|
DGPS/ДГЛОНАСС :
|
3 м
|
Точность определения времени :
|
100 нс
|
Точность определения скорости :
|
0.05 м/с
|
|
|
Массогабаритные параметры:
|
Габаритные размеры, не более:
|
|
основной блок :
|
310×224×78 мм
|
индикатор :
|
197×138×12мм
|
антенны ГНСС :
|
Ø164, высота 127 мм
|
антенны ДГНСС :
|
Ø 164, высота 127 мм
|
Масса, не более:
|
|
основной блок :
|
3, кг.
|
индикатор :
|
900 гр.
|
антенны ГНСС :
|
450 гр.
|
антенны ДГНСС :
|
55 гр.
|
|
|
Условия эксплуатации:
|
Диапазон рабочих температур:
|
|
основной блок :
|
-15°С … +55°С
|
индикатор :
|
-15°С … +55°С
|
антенна :
|
-40°С … +65°С
|
Относительная влажность :
|
95%
|
|
|
Соответствие стандартам
|
Резолюции IMO :
|
MSC .112(73), MSC .113(73), MSC .114(73), MSC .115(73), A .694(17), A .819(19)
|
Требования МСЭ-Р :
|
М.823
|
Требования РМРС/ДМТ :
|
ДМТ-29/53-41
|
Требования РРР :
|
Правила речного регистра
|
|
|
Интерфейсные параметры:
|
Интерфейс для индикатора :
|
RS-232 (2шт.),
|
Интерфейс выдачи навигационных данных на внешние датчики :
|
RS-232 (4шт.), RS-422 (4 шт.)
|
Протокол выдачи данных :
|
NMEA-0183 (IEC 1162) вер.2.2;
|
Скорость обмена :
|
4800 бод;
|
Типы выдаваемых предложений :
(набор задается в индикаторе)
|
DTM , GGA , GLL , GNS , GSA , GSV , RMC , VTG , ZDA , GBS .
|
Формат ввода дифф. поправок :
|
RTCM SC-104 (вер.2.2)
|
Скорость обмена RTCM :
|
50, 100, 500 бит / с
|
Режимы работы ПКИ :
|
Автоматический или ручной (задается в меню установок индикатора)
|
Импеданс антенны ГНСС :
|
50 Ом
|
Импеданс антенны ПКИ :
|
50 Ом
|
Напряжение питания ГНСС :
|
3.5 … 5.0 В
|
Напряжение питания ПКИ :
|
4.0 … 5.0 В (50 мА)
|
|
|
Характеристики индикатора:
|
Тип экрана :
|
ЖК с подсветкой
|
Разрешение экрана :
|
128 х 100 точек
|
Языковый интерфейс :
|
русский, английский
|
Основные формуляры :
|
[ПОЗИЦИЯ], [ФАРВАТЕР], [КОМПАС], [НАВИГАЦИЯ], [ПЛОТТЕР], [ПОЛЬЗОВАТЕЛЬСКИЙ]
|
Настройка параметров :
|
Система вложенных меню
|
Геодезические системы :
|
WGS 84, ПЗ-90, СК-42, СК-95, EU -50, EU 79, FINN, SWED, GBR, IND75
|
Форма представления данных :
|
Геометрическая; Проекция Гаусса-Крюгера
|
Вывод сигнализации :
|
Звуковая и визуальная
|
Контролируемые события :
|
дистанция до путевой точки, отклонение от курса, отклонение от якорной стоянки, точность решения, наличие сигналов НКА, исправность аппаратуры.
|
Комплектация судового приемоиндикатора ГЛОНАСС/GPS/DGPS Farwater РК-2006:
- выбирается заказчиком из 3 (трех) вариантов поставки: уточняйте по телефону или запросом на электронную почту.
Опционально:
- Индивидуальный сертификат РМРС.
- Индивидуальный сертификат РРР.
По вопросам приобретения, цены, наличия судового приемоиндикатора ГЛОНАСС/GPS/DGPS Farwater РК-2006 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
