KNS Supertrack C5

KNS Supertrack C5 - компактный морская стабилизированная спутниковая VSAT-система Ka-диапазона (отражатель диаметром 0,55 метра). Аппаратура связи Supertrack C5 от компании KNS является идеальным решением для маломерных судов и яхт, которым необходима широкополосная связь в открытом море. Модель использует 3-х осевую систему стабилизации, улучшающую возможности подключения и устраняющую эффект «замочной скважины», даже при переходах в экваториальном регионе.

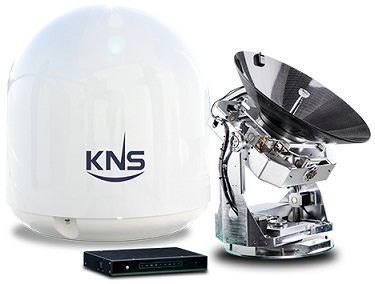

Морская стабилизированная спутниковая VSAT-система KNS Supertrack C5 позволяет оставаться на связи с помощью высококачественного и надежного подключения к сети интернет. Модель Supertrack C5 представляет собой комплект, включающий спутниковую стабилизированную антенну в обтекателе, блок управления и соединительные кабели.

Мобильная судовая спутниковая VSAT-система KNS Supertrack C5 отличается минимальным уровнем шума при работе антенны. Терминал связи SuperTrack C5 от компании KNS является самым бюджетным решением высокого качества в компактном исполнении.

Возможности и особенности морской спутниковой VSAT системы KNS Supertrack C5:

  • Встроенный тюнер DVB-S2X: доступно прямое отслеживание основной SNR.
  • Два типа опций VSAT: версия BUC / LNB с открытой совместимостью BMIP и версия трансивера.
  • Стандартный ACU для монтажа в стойку.
  • Настоящая надежная система отслеживания на основе технологии обратной кинематики. Алгоритм работы антенны слежения надежен.
  • Высокоэффективная стабилизация в суровую погоду.
  • Автоматический поиск спутников.
  • Точное получение сигнала с помощью отличительного алгоритма KNS
  • Предварительно запрограммированная спутниковая база данных. Редактируемые 80 спутниковых данных
  • Отражатель с высоким коэффициентом усиления
  • Веб-интерфейс и удаленное обновление программного обеспечения: функция мониторинга и управления (M&C) и обновление прошивки полностью поддерживаются через веб-интерфейс.
  • Поддержка графического мониторинга. Уровень сигнала антенны или RSSD можно контролировать через веб-интерфейс ПК и другие беспроводные устройства, такие как планшетный ПК и мобильный телефон.
  • Поддержка Wi-Fi: ACU может управляться с помощью интерфейса Wi-Fi, бесшовного беспроводного интерфейса между пользователем и ACU
  • Совместимость с Open BMIP: поддерживает в основном для платформы Inmarsat GX
  • Встроенный GPS

Основные технические характеристики морской спутниковой VSAT системы KNS Supertrack C5:

Антенна

Диаметр отражателя

55 см (22 дюймов)

Размер обтекателя

76 см (Д) х 80 см (В)

Вес антенны

35 кг

Материал обтекателя

FRP

Частота

3Вт для трансивера /

TX : 29.5 ~ 30.0 ГГц

RX : 17.8 ~ 20.2 ГГц

5Вт для BUC/LNB /

TX : 29.0 ~ 30.0 ГГц

RX : 19.2 ~ 20.2 ГГц

Усиление антенны

Конфигурация BUC / LNB /

TX: 42,7 дБи при 29,75 ГГц

RX: 39,5 дБи при 19,95 ГГц

G / T

16,73 дБ / К (в обтекателе) при 30˚ угла возвышения и частоте 19,95 ГГц, ясное небо

Операционная платформа

3-х осевая

LNB

Универсальный LNB

BUC

3 Вт для трансивера или
5 Вт для BUC (опционально)

Контроль перекоса

от -135˚ до +135˚

Угол возвышения

От -10˚ до + 115˚

Азимут Диапазон

690˚

Поперечный угол

Угол наклона: от -20˚ до +20˚

Движение судна

Крен: ± 20˚ при периодах 8-12 секунд
Угол наклона: ± 10˚ при периодах 6-12 с
Рыскание: ± 8˚ при периодах 15-20 с

Скорость отслеживания

Более 90˚ / сек

Гаситель вибрации



Температура



Влажность

До 100% при 40˚C

Входная мощность антенны

24 В постоянного тока, 9,17 А

Блок управления антенной (ACU)

Размер ACU

313 х 192 х 44 мм

Гироскопический интерфейс

NMEA 0183

Входная мощность

100~240 В перем.тока, 50/60 Гц, 4.0 A

Выходная мощность

24~48 В постоянного тока, макс. 2,5 А на каждый порт RX / TX

Внешний ввод / вывод

Mini-USB, USB, Wi-Fi, Ethernet, консоль

Характеристики упаковки

Размер



Общий вес



Материал

Картонная коробка

Стандартная комплектация морской спутниковой VSAT системы KNS Supertrack C5:

  • Антенный блок KNS Supertrack C5
  • Блок управления
  • Соединительные кабели
  • Инструкции по установке и эксплуатации

По вопросам приобретения, цены, наличия морской спутниковой VSAT системы KNS Supertrack C5 от компании KNS можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
