Sirus GPSGL-TMG-SPI-40NCB

Sirus GPSGL-TMG-SPI-40NCB - ГНСС (GPS/Глонасс) антенна для систем временной синхронизации и высокоточного тайминга. Модель GPSGL-TMG-SPI-40NCB марки SIRUS является недорогим аналогом популярной модели PCTEL GPSGL-TMG-SPI-40NCB и антенн НВС Навигационные Технологии НАВИС NV70.

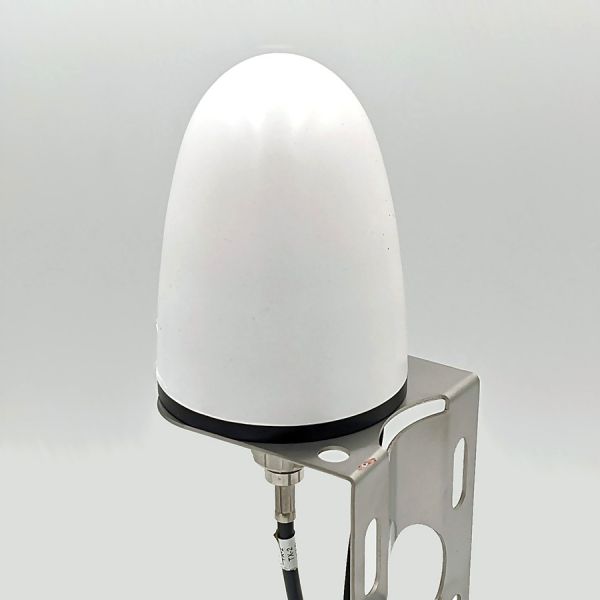

Sirus GPSGL-TMG-SPI-40NCB может быть установлена отдельно или на трубостойку с помощью прилагаемого комплекта монтажных частей. Универсальное крепление (на мачту или стену) входит в комплект поставки антенны GPSGL-TMG-SPI-40NCB.

Особенности и преимущества ГНСС антенны Sirus GPSGL-TMG-SPI-40NCB:

• Антенна ГНСС GPSGL-TMG-SPI-40NCB предназначена для систем синхронизации времени и часификации (первичных эталонных источников, базовых станций часификации), таких как Сервер точного времени “Метроном” или Радиосервер точного времени “РСТВ-01-01”.
• Устройства синхронизации времени являются базовым элементом для построения хронометрических систем и систем временного тайминга различного назначения.
• Антенна поддерживает работу в диапазоне 3-х основных систем навигации GPS L1, GALILEO E1, GLONASS L1.
• Антенна Sirus имеет низкий уровень шума, высокий уровень усиления до 40дБ и хорошо подходит для монтажа с большой длиной кабеля (до 20 м).
• Квадрофилярная конструкция чувствительного элемента (Quadrifilar Helix) в сочетании с многоступенчатой фильтрацией обеспечивает превосходное подавление помех по сравнению с традиционными Глонасс/GPS антеннами.
• Конусообразная форма обтекателя обеспечивает защиту от влаги и обледенения, а также отпугивает птиц.
• Антенна выполнена из безопасных материалов, которые полностью соответствуют директивам ЕС RoHS.
• Антенна имеет встроенное устройство защиты от молнии и защиту от подключения в обратной полярности.

Основные характеристики ГНСС антенны Sirus GPSGL-TMG-SPI-40NCB:

GNSS антенный элемент
Диапазон частот, МГц: 1590 ±30 (GPS L1, GALILEO E1, GLONASS L1)
Усиление антенного элемента, dBi: более 3,5
Поляризация: RHCP (правая эллиптическая круговая поляризация)
Коэффициент эллиптичности ДН, дБ: менее 2.0@zenith
Ширина луча ДН по уровню 3 дБ: 110±10°
Отношение «вперёд-назад» ДН, дБ: более 10
Разъем: Коаксиальный N (F)
Сопротивление, Ом: 50
Защита от молнии / перенапряжения / разрядов: GB/T17626.5-2008 IDT IEC 61000-4- 5: 2005 Level 4
Встроенный малошумящий усилитель LNA
Диапазон частот, МГц: 1590 ± 30
Коэффициент усиления LNA, дБ: 40±4 @ GPS L1 GALILEO E1; 38 ±4 @ ГЛОНАСС L1
Неравномерность полосы пропускания, дБ: не менее 1 (1575,42 + 1,023 МГц); не менее 2 (1575,42 ± 5 МГц)
Коэффициент шума LNA, дБ: не менее 2,0 при +25℃; не менее 2,5 при +80℃
Подавление внеполосных сигналов и излучений, дБ: более 60 (1690 МГц), более 60 (1450 МГц),
КСВН: не более 1,8:1
Защищённость от помех и перегрузок: в полосе 1575.42 ± 100 МГц подавляет сигналы до 0 дБм
Способ питания: через коаксиальный кабель
Напряжение постоянного тока, В: 3,3-16,0 (рекомендуемый максимум 9 В пост. тока)
Потребляемый ток, мА: не менее 45
Механические характеристики
Материал обтекателя: аморфный термопластик ASA
Размеры (D × H), мм: Ø72 × 95 (115 с разъемом)
Вес, кг: 0,3 (корпус без крепежа)
Диапазон рабочих температур, ℃: от -40 до + 80
Диапазон температур хранения, ℃: от -45 до + 85
Рабочая влажность, %: не более 95
Рабочая скорость ветра, м/с: не более 45
Максимальная скорость ветра, м/с: не более 60
Водонепроницаемость: по стандарту IP67

Стандартная комплектация ГНСС антенны Sirus GPSGL-TMG-SPI-40NCB:

• Антенна
• Винты М5 (4 шт.)
• Крепежный кронштейн
• Клемма заземления
• Хомуты (2 шт.)
• Документация
