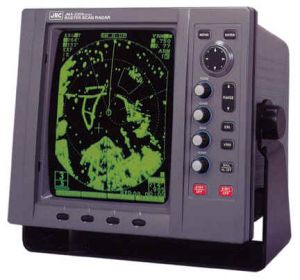

Радиолокационная станция JRC JMA-2343
JRC JMA-2343 – это радар, который поможет вам обеспечивать безопасность в рейсе. Новая система обработки данных дает возможность использовать широкий диапазон новых функций, ранее не существовавших в радарах данного класса.
Картографическая информация объединена с отображением радара для предоставления полной картины окружающей среды. На экране JRC JMA-2343вы увидите треки, как вашего судна, так и треки других судов. А так же путевые точки, поэтому процесс судовождения значительно упрощается.
Простое управление электронными маркерами дальности (VRM), направления (EBL), плавающий курсор EBL. Двухкратное изменение масштаба картинки на экране радара, позволяет оперативно принимать решения.
Вся информация, которую предоставляет JRC JMA-2343, хранится в памяти системы, поэтому, переключаясь с одного режима на другой, например, с режима "Север-верх" на режим "По курсу" или при изменении диапазона вы в ту же секунду имеет на экране картинку области.
Особенности радиолокационной станции JRC JMA-2343:
- Выходная мощность 4 кВт (JMA-2343)
- Дальность 48 морских миль
- 2 порта NMEA 0183 (1 входа и 1 выход)
- Автоматическая настройка радиолокационного изображения
- Дополнительная поставка – автоплоттер (автоматический/ручной захват 10 целей)
- Программируемые функциональные клавиши
Технические характеристики радиолокационной станции JRC JMA-2343:
| Антенна |
| диаметр |
620мм закрытая- NKE-249 |
| длина |
1,19 м открытая NKE-250 |
| Поляризация |
Горизонтальная |
| Диаграмма направленности: |
| горизонт |
4 град NNE-249
2 град NKE-250 |
| верт. |
25 град NKE-249
30 град NKE-250 |
| Скорость вращения: |
27 об/мин |
| Вес: |
10,5 кг закрытая NKE-249 |
| Вес: |
24 кг открытая NKE-250 |
| Передатчик: |
Совмещенный с антенной |
| Частота: |
9410±30 МГц |
| Длительность импульса: |
0,08 мкс/0,25 мкс/0,5 мкс/1,0 мкс |
| Излучаемая мощность |
4 кВт |
| Дисплей NCD-4170 |
| Тип |
CRT, монохром |
| Размер экрана |
10” (254 мм) |
| Шкалы / кольца дальности |
0,125/0,065; 0,25/0,125; 0,5/0,1; 0,75/0,25
1,5/0,5; 3/0,5; 6/1; 12/2; 24/4; 36/6; 48/8 миль |
| Интерфейс: |
| Вход |
NMEA 0183 (GGA, RMA, RMC, GLL, RMB, BWC, VTG, VHW, HDT, HDM, HDG, GLC,GTD) |
| Выход |
NMEA 0183 (RSD) |
| Габаритные размеры |
278 x 242 x 289 мм |
| Масса |
9 кг |
| Питание |
10,8 – 42V DC |
| Потребляемая мощность |
50 Вт |
| Напряжение питания |
12V DC; 24V DC; 32V DC
(диапазон 10,8-42V DC) |

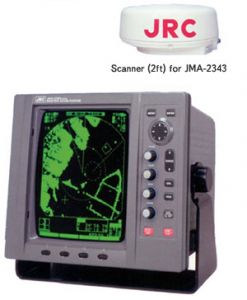

Стандартная комплектация радиолокационной станции JRC JMA-2343:
- 4 kW, 2' закрытая антенна NKE-249
- 15m антенный кабель CFQ-6774-15
- Дисплей/процессор NCD-4170
- Кабель питания CFQ-6776
- Солнцезащитный козырек MTV303344
- Инструкция, монажный комплект
По вопросам приобретения, цены, наличия радиолокационной станции JRC JMA-2343 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
|
