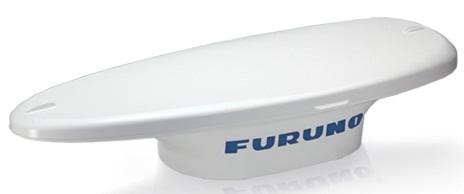

FURUNO SC-33

FURUNO SC-33 - спутниковый компас / устройство дистанционной передачи курса. Модель SC-33 от компании Furuno предоставляет высокоточную информацию для различного навигационного оборудования на борту судна благодаря современному процессору, конструкции корпуса и новым антеннам, а также встроенному датчику движений.

Спутниковый компас FURUNO SC-33 определяет координаты глобальных навигационных систем слежения (ГЛОНАСС, GPS, Gallileo и QZSS), курс судна, SOG (скорость относительно грунта), COG (курс относительно грунта), ROT (скорость поворота), а также предоставляет данные о килевой, бортовой и продольной качке. Устройство дистанционной передачи курса SC-33 разработано специально для совместной работы с многофункциональными приборами систем NAVnet TZtouch и NAVnet TZtouch2. Модель может напрямую подключаться к любым другим навигационным устройствам, использующих для передачи данных шину CAN bus / NMEA2000, а также интерфейс NMEA0183, но в этом случае требуется подключение дополнительного блока интерфейса IF-NMEASC / IF-NMEA2K2.

GPS/Глонасс компас FURUNO SC-33 идеально подходит для работы с радиолокационными станциями (РЛС) класса 0RS6A/12A/25A-X и класса DRS4CY6A-NXT, приемопередатчиками автоматической идентификационной системы (АИС), такими как FA-170, FA-50 или FA-30, и гидролокаторами серии CH-500/600 и FSV-25/35/85. Кроме того, может использоваться с авторулевыми NAVptlol-300 и NAVpitot-711С, а также с индикаторами течений CI-68 и CI-88. При подключении SC-33 к РЛС появится возможность использовать новые функции — сопровождение целей (TT) и истинные следы эхо-сигналов. При подключении к АИС устройство отправляет точные данные о курсе и местоположении, обеспечивая безопасность судоходства, а при совместной работе с гидролокаторами, не оборудованными стабилизаторами, обеспечивает компенсацию бортовой и килевой качки, вертикальных перемещений судна.

Конструкция FURUNO SC-33 проста и не требует частого технического обслуживания.

Особенности спутникового компаса FURUNO SC-33:

• Определяет координаты ГНСС (ГЛОНАСС, GPS, Gallileo и QZSS).
• Предоставляет информацию о бортовой, килевой и продольной качке.
• Выдает данные SOG (скорость относительно грунта), COG (курс относительно грунта), ROT (скорость поворота).
• Предоставляет высокоточные данные, благодаря сверхбыстрому процессору, антеннам и датчику движения, встроенному в антенну.
• Совместим с многофункциональными системами NAVnet TZtouch и NAVnet TZtouch2.
• Отслеживание скорости по трем осям.
• Коррекция эффекта многолучевости.
• Идеальный источник координат и курса для ПО TimeZero.
• Работа в сети NMEA2000 и NMEA0183 (требуется дополнительный интерфейс).
• Идеален для работы с РЛС, АИС, гидролокатлрами, авторулевыми и индикаторами течений

Технические характеристики спутникового компаса FURUNO SC-33:

ОБЩИЕ

Частота: L1 1575.42 МГц (GPS/Galileo/QZSS), 1602.5625 МГц (ГЛОНАСС)
Код сопровождения: C/А (GPS/QZSS), Е1В (GaBeo), 10F (ГЛОНАСС)
Погрешность определения: курс/ бортовая качка/ килевая качка — 0,4°rms
Скорость слежения: 45 °/ с
Погрешность при вертикальной качке: 30 см
Время определения углового положения: прибл. 90 с
Погрешность определения местоположения: ГНСС – прибл. 5 м (2 dfms. HDOP менее 4); SBAS - прибл. 4 м (2 drms. HDOP менее 4); WAAS: прибл. 3 м (2 drms. HDOP менее 4)
Время определения местоположения: прибл. 60 с
Частота обновления данных: угловое положение - макс. 50 Гц; местоположение - макс. 10 Гц Точность определения скорости судна: при количестве спутников более 5 - 0.2% от скорости судна или 0,02 узла rms. в зависимости от того, что больше; при количестве спутников от 3 до 4 - 1% от скорости корабля или 0.1 узла rms. в зависимости от того, что больше
Датчик давления: диапазон измерений - 850-110 ГПа (темп. окруж. среды: от 0 до +50 °С); точность - ±1.0 ГПа (скорректированное значение после ввода поправки)

ИНТЕРФЕЙС

NMEA2000: 1 порт

ИСТОЧНИК ПИТАНИЯ

Сетевое напряжение, ток: 12-24 В пост. тока, 0.4-0.2А (LEN: 11 при 9 В пост, тока)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур: от -25°С до +55°С
Диапазон температур хранения: от -30°С до +70°С
Относительная влажность: 95% и менее при +40 °С
Степень защиты: IP56

Стандартный комплект поставки спутникового компаса FURUNO SC-33:

• Датчик SC-33
• Кабель FRU-NMEA-PMMFF (6 м) для серии NavNet (NMEA2000) или кабель FRU-NMEA-NFF (15 м) для IF-NMEASC (NMEA0183) – выбирается при заказе
• Установочные материалы и принадлежности
• Инструкция

Опционально:

• Блок интерфейса IF-NMEASC/IF-NMEA2K2
• Кабель в сборе FRU-NMEA-NFF 15/30 м
• Система для отпугивания птиц
