Система контроля дееспособности вахтенного помощника (СКДВП/BNWAS) SAMYUNG BNW-50

SAMYUNG BNW-50 - система контроля дееспособности вахтенного помощника (СКДВП/BNWAS). СКДВП BNW-50 компании SAMYUNG является устройством отслеживания состояния вахтенного помощника на мостике с целью раннего предотвращения бедствия на море.

Система SAMYUNG BNW-50 распознает движения и оповещает капитана, другие каюты экипажа при помощи тревожных сигналов, если вахтенный помошник не отвечает на запросы системы. Основной принцип работы BNW-50 заключается в том, что вахтенный помошник должен отвечать на запросы системы через определенные интервалы времени, если же по какой-либо причине дежурный не отвечат, то срабатывает сигнализация в каюте капитана, помощника капитана и так далее, в зависимости от количества установленных блоков сигнализации.

Система контроля дееспособности вахтенного помощника (СКДВП/BNWAS) SAMYUNG BNW-50 – надежное устройство для обеспечения безопасности судоходства и выявления нештатных ситуаций на мостике на ранней стадии.

Особенности системы контроля дееспособности вахтенного помощника (СКДВП/BNWAS) SAMYUNG BNW-50:

• Соответствует требованиям резолюции IMO MSC.128(75) (стандарт для СКДВП) и IEC 62616.
• Соответствует стандарту IEC 61162: формат NMEA предложение ALR для выдачи данных в VDR.
• Подключение к другому навигационному оборудованию: предложения ALR (тревога) и EVE (сброс).
• Отображение на дисплее времени при подключени GPS.
• Гибкая конфигурация за счет простого добавления различных опций.
• Функция мониторинга активности на мостике и определения дееспособности вахтенного помощника для предотвращения чрезвычайных ситуаций на море.
• Оповещения резервного помощника, когда вахтенный помощник не реагирует на визуальные и звуковые сигналы.
• Оснащен кнопкой бедствия и кнопкой навигации.
• Функция автоматического сброса при обнаружении движения на мостике при помощи датчика движения.
• Использование пароля для защиты настроек в меню.
• Простота эксплуатации, т.к. на дисплее отображается вся необходимая цифровая и графическая информация.

Технические характеристики системы контроля дееспособности вахтенного помощника (СКДВП/BNWAS) SAMYUNG BNW-50:

Дисплей BNW-50:

Размер экрана: 4,3-дюймовый
Тип: TFT цветной ЖК-дисплей,
Разрешение: 470 х 272 пикселей
Потребляемая мощность: 130 мА, режим энергосбережения 70 мА (24 В DC)
Размер: 129 х 183 х 113,5 мм (Ш x Г)
Вес: 0,5 кг
Рабочая температура: -15 ~ 55

Процессор (BNW-51):

Основной источник питания: 110V / 220V AC
Резервные питания: 24 В постоянного тока (в течение 6 часов, мин 3 ч)
Потребляемая мощность: 130 мА
Размеры: 221 х 165 х 95 мм (Ш x Г)
Вес: 1.5 кг
Рабочая температура: -15 ~ 55
Интерфейс:
- Ввод импульс сброса с помощью радиолокатора
- Ввод интерфейса операционной трек контроллера
- Ввод данных NMEA (сброс, сигнализация и т.д.)
- Ввод DC12V питания и сброса
- датчик движения и сброс блока .
- Вывод сигнала тревоги в исходное состояние и блок сигнализации.
- Вывод NMEA данных для черного ящика (VDR)
- Вывод сигнализации интерфейс для выхода изделия из строя
- Вывод интерфейса для тревоги внешнего устройства.
- Вход / Выход DC23V питания и RS- 232 для дисплея.

Кнопка квитирования (BNW-52):

Потребляемая мощность: макс 34mA / блока (24 В DC)
Размер: 126 х 90 х 30 мм (Ш x Г)
Вес: 0,2 кг (флеш тип), 0,5 кг (настольного типа), 0,5 кг (водонепроницаемые тип)
Рабочая температура: -15  ~ 55
Уровень водонепроницаемости: IP67 (водонепроницаемый тип)
Уровень звукового: Более 75 дБ
Функции: сброс, визуальный сигнал тревоги, 1-й этап звуковые сигналы объединяются (можно выбрать одну функцию).

Блок сигнализации (BNW-53):

Потребляемая мощность: макс 30 мА / блока (24 В DC)
Размер: 126 х 90 х 30 мм (Ш x Г)
Вес: 0,2 кг (флеш тип), 0,5 кг (настольного типа)
Рабочая температура: -15  ~ 55
Уровень звука: более 75 дБ

Датчик движения (DND-300M):

Потребляемая мощность: Операционная = 26mA / блока; режим ожидания = 17mA / блок (12 В постоянного тока)
Метод обнаружения: Quad-PIR элемент и СВЧ-импульса доплеровской частоты СВ: 10.525GHz
Размер: 115 х 61 х 37,5 мм (Ш x Г)
Вес: 120 г (Кронштейн исключен)
Рабочая температура: -15  ~ 55
Угол обзора: 120 ~ 150 градусов
Дальность обнаружения: 15 м (стандартный)
Время прогрева: 1 минута

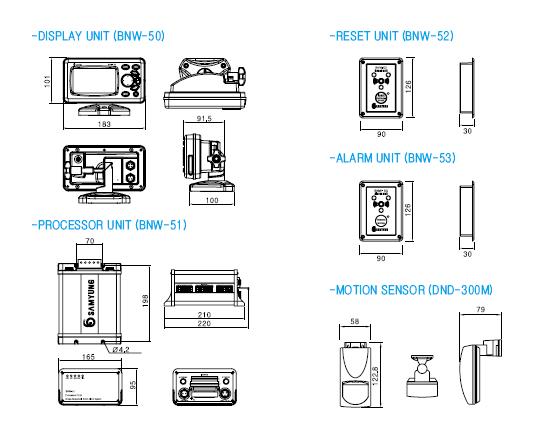

Базовые элементы комплектации системы контроля дееспособности вахтенного помощника (СКДВП/BNWAS) SAMYUNG BNW-50:

• BNW-50 Блок индикации (дисплей 4.3")
• BNW-51 Блок процессора
• BNW-52 Устройство сброса времени (отключение сигнализации)
• BNW-53 Блок сигнализации
• DND-300M Датчик движения
• Комплект запасных частей
• Инструкция по эксплуатации
• Индивидуальный сертификат РМРС

Дополнительно:

• BNW-52 Устройство сброса
• BNW-53 Блок сигнализации
• DND-300M Датчик движения
• BNW-52W Водонепроницаемое устройство сброса
• Индивидуальный сертификат РРР
