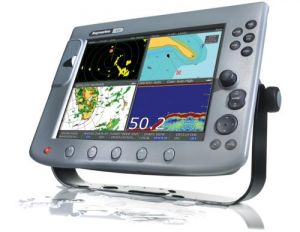

Мультидисплей RAYMARINE C120

Особенности мультидисплея RAYMARINE C120:

Возможности мультидисплея RAYMARINE C120:

• Возможность приема погодных данных от Navtex и данных от АИС приемника
• Поддержка мониторинга двигателей, совместимых с интерфейсами NMEA2000 и J1939
  (графическое отображение положения дифферентовочных плоскостей, положения двигателя,
  данных от генератора и данных о среднем расходе топлива).
• Настраиваемые окна отображения навигационных данных, включая отображение компаса и графика изменения температуры воды.
• Возможность планирования вашего путешествия при помощи программы RayTech , с последующим переносом данных на дисплей C серии, используя карту памяти Compact
  Flash.
• Наглядное динамическое отображение приливов и течений посредством визуального
  наложения и анимации.
• Отображение компаса в верхней части экрана.
• Отображение колец дальности на карте для удобства определения дальности нахождения того
  или иного объекта относительно вашего судна.
• Полная поддержка картографии Navionics Silver, Gold и Gold Plus на картах памяти Compact Flash.
• Расстояния менее 1/4 морской мили обозначаются в метрах или футах — в зависимости от
  выбранных единиц измерения.

Технические параметры мультидисплея RAYMARINE C120:

Общие характеристики

Номинальное напряжение питания (В, пост. ток): 12 , 24 В
Рабочий диапазон напряжения (В, пост. ток): 10,7 - 32 В
Потребляемая мощность (номинальная), Вт: 12 Вт (с полной подсветкой)
Режим энергосбережения (в режиме радара): настройка

Физические характеристики:

Габаритные размеры (Ш х В х Г), мм: 356х264х114
Вес, кг(lb): 3,0 кг
Тип установки: в панель/кронштейн
Клавиатура: 9 кнопок, 5 назначаемых кнопок, поворотный регулятор
Тип и размер дисплея: цветной 31 см, TFT, LCD
Разрешение дисплея: 800х600, SVGA
Подсветка дисплея: 64 уровня, режим палитры день/ночь
Контрастность: адаптированный к солнечному свету

Интерфейсы:

NMEA (0183) вход: есть
NMEA (0183) выход: есть
SeaTalk: есть
SeaTalk2 вход/выход (NMEA 2000 через DPU): есть
PC (RS232) и RayTech (через блок E85001): есть
DSM 250/300: есть
Картография: Navionics Gold

Поддержка стандартов:

Электро-магнитная совместимость (EMC): есть
Стандарт Европейского Сообщества (CE): есть

Условия эксплуатации в окружающей среде:

Диапазон рабочих температур: - 10°С до + 50°С
Диапазон температур хранения: - 20°С до + 70°С
Влажность: до 95%
Стандарт водонепроницаемости: IPX6 и CFR46

Функциональные параметры мультидисплея RAYMARINE C120:

Общие функции

Конфигурация дисплея: карта/несколько окон/настройка
Размеры окон дисплея: полный экран, разделение на 2 или на 4 окна
Режим отображения навигационных данных: карта/радар/эхолот/откл.от курса CDI/нав.данные
Ориентация радар/карта: направление вверху/север вверху/курс вверху
Режим наложения изображения радар/карта: есть
Компенсация магнитного склонения (ист/магн): авто/вручную
Режимы движения: относительный/истинный
Путевые точки: до 1000 точек
Ввод путевой точки: графически/широта, долгота, пеленг дист./Loran TD
Данные о путевой точке: 16 знаков в имени, 36 символов/примечание
Сохранение путевых точек: в группах/Compact Flash
Синхронизация данных о путевой точке: картплоттер/радар/эхолот
Отображение текущего местоположения: с экрана/ по NMEA или SeaTalk
Передача данных о путевой точке: база данных по NMEA/Compact Flash
Функция "Человек за бортом" (MOB): есть
Настройка компаса: есть
Варианты сигнализации: прибытие/XTE/якорь, местоположение/потеря данных
Таймер: будильник/обратный отсчет

Функции GPS (при подключении GPS приемника)

Геодезическая модель:  WGS-84 или локальная
Фильтры: 3 уровня для COG/SOG
Режим дифференциальных спутниковых поправок: вкл./выкл.
Режим дифференциальных поправок от радиобуев: есть

Характеристики радара (при подключении антенны радара)

Несколько изображений радара на экране: при различных предеделах по дальности
Диапазон дальности (зависит от типа антенны): 12 колец(1/8 до 72 миль)
Перемещаемые кольца дальности (VRM): 2
Линии электронного пеленга (EBL): 2
Мин. дальность и разрешающая способность: 23 м
Усиление/настройка: авто/вручную
Настройки влияния помех: море (с выбором режима)/дождь/режим FTC
Подавление помех: обычное/высокое
Охранные зоны: 2
Функция смещения центра (отн. движение): есть
Отображение следа/увеличение цели: настройка/2 уровня или выкл.

Характеристики MARPA (в режиме радара)

Слежение за целями: до 10 целей
Выбор вектора цели: есть
Оценка риска / сигнализации / охранная зона: есть
Данные о цели и их сохранение: есть
Режимы отображения данных на дисплее: радар/карта

Характеристики картплоттера

Несколько изображений карты на экране: в зависимости от дальности
Масштаб карты/ориентация: 1/32 до4000 миль (19 шкал)
Маршруты: есть
Кол-во путевых точек в маршруте: до 50
Память маршрутов: база данных/Compact Flash
Smart Route (созд. маршрута по траектории): есть
Траектории пути: 10
Кол-во точек в траектории: 1000
Интервалы между точками в траектории: оптимизируется в авто режиме
Память траекторий пути: база данных/Compact Flash
Линейка: есть
Информация о приливах и отливах: картографическая информация
Предвычисления восход/заход солнца: картографическая информация
Навигационные предвычисления: время до точки(TTG),  ожидаемое время прихода(ETA)
Переход к точке GOTO/ф-ции следования: путевая точка/курсор/маршрут
Смещение карты: есть
Функция смещения центра (отн. движение): есть
Автомасштабирование: есть
Информация об объектах на карте: есть
Настройка режимов картографии: слои/отображение объектов/откл. объектов

Характеристики эхолота (при подключении цифрового модуля DSM)

Несколько изображений эхолота на экране: есть
Номинальная выходная мощность (RMS): 1000 Вт, 600 Вт в зависимости от датчика
Тип датчика: на транец/внутри корпуса/сквозь корпус
Частоты/выбор режимов сканирования: авто/вручную 200кГц/50кГц/оба луча
Длина импульса: 100 мкс - 4 мс
Максимальная частота импульсов: 1580 импульсов/мин при глубине 16м
Усиление: авто/вручную
Диапазоны измерения глубины: 26 шкал (2 - 1700м)
Установка диапазона глубины: авто/вручную
Масштабирование: вкл./выкл./совмещенное
Кратность масштабирования: авто/вручную x2, x3, x4,настройка

Отключение деталей дна Bottom lock: полностью/совм.(настройка)
Функция белой линии: есть
Цветовая палитра: 8 вариантов палитры
Скорость прокрутки изображения: авто/вручную
Регулировка частоты излучения: настройка
Перемещаемая линия дальности (VRM): есть
Сигнализации:  рыба/мель/глубина/глубина цели
Определение пройденного пути: в зависимости от типа датчика
Функция реального времени A-Scope: 3 режима: показывает поступающий сигнал в режиме, реального времяни, дает информацию о диаметре пятна от луча на дне

По вопросам приобретения, цены, наличия мультидисплея RAYMARINE C120 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85

Модель снята с производства.
