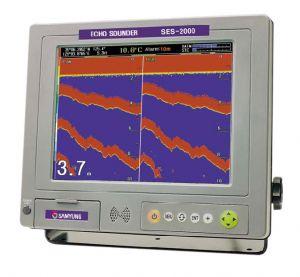

Навигационный эхолот SAMYUNG SES-2000 - устройство для измерения, отображения и регистрации информации о глубине под килем судна. Прибор SES-2000 компании SAMYUNG состоит из основного блока управления и индикации с 10.4 дюймовым жидкокристаллическим дисплеем и встроенным приемопередатчиком на частоты 50 кГц и 200 кГц. Корпус блока управления и индикации сделан из металла. Интерфейсные разъемы, разъемы подключения питания, вибраторов, предохранители расположены с тыльной стороны корпуса. К блоку управления подключаются вибраторы, принтер, выносной индикатор глубины.
Навигационный эхолот SAMYUNG SES-2000 может поставляться в 3 модификациях: с вибратором 50 кГц, с вибратором 200 кГц, с двумя вибраторами 50 и 200 кГц. Максимально допустимая длина кабеля между вибратором и основным блоком составляет 200 метров. На экран модели SES-2000 могут быть выведены положение (широта, долгота), направление, скорость движения судна и температура воды за бортом. Вывод данных о глубине может производиться на выносном индикаторе с длиной кабеля до 25 метров. Рамка для крепления индикатора в пульт входит в комплект поставки.
Навигационный эхолот SAMYUNG SES-2000 полностью соответствует требования предъявляемым к оборудованию данного класса. Имеет несколько вариантов излучателей 50кГц, 200кГц или комбинированный 2х частотный для получения наиболее точных данных на различных глубинах. При подключении к SES-2000 внешнего буфера SB-2400 возможно соединение эхолота с двумя радарами, приемником (D)GPS, системой ECDIS. Для монтажа на горизонтальную поверхность блока управления и индикации в комплект поставки входит монтажная скоба, а для крепления в консоль может быть дополнительно предоставлен монтажный комплект. Объем памяти эхолота позволяет хранить информацию поступаемую за 20 часов работы. Опционально эхолот SES-2000 позволяет отображать глубину с помощью выносного индикатора глубин. При вхождении судна на критические глубины эхолот подает сигнал тревоги.
Меню навигационного эхолота SAMYUNG SES-2000 позволяет устанавливать следующие параметры работы: - частота работы - уровень мощности передатчика - длительность импульса - поправка глубины - сигнализация глубины - сигнализация рыбопоискового режима - режим шумоподавления
Параметры и функции
Значение
Режим дисплея
Одночастотный (НЧ или ВЧ)Двухчастотный (НЧ+ВЧ)Тройное масштабированиеПридонная растяжкаКомбинированныйАмплитудная развертка
Диапазоны глубин
Любые диапазоны по заказу от 5 до 2000 м (футы, сажени)
Длина и частота повторения импульсов
От 0.2 до 5.0 мс, PRR от 20 до 3000 имп/мин
Поддерживаемые предложения интерфейса NMEA 0183
Вход: GGA, GLC, GLL, GTD, MTW, RMA, RMC, VTG, RMBВыход: SDDBS, SDDBT, SDDPT, SDTLL, SDvrm (CIF), YCMTW при наличии датчика
Сигнал предупреждения/тревоги
Аудиовизуальная система тревожной индикации для заданной глубины, эхосигналов рыбы и температуры воды (требуется датчик)
Другие особенности
Автоматическое прослеживание дна, подавитель помех,изменение порога чувствительности, график температуры воды (требуется датчик), выход RGB (требуется датчик)
Мощность акустического сигнала
1, 2, 3 или 5 (требуется усилитель) кВт (в зависимости от типа преобразователя)
Частота акустических сигналов
Любая пара частот от 10 до 200 кГц. Определяется типом излучателя из ряда 15/28/38/50/88/107/200 кГц
Напряжение питания
12..32 В ---, 120 В max. 115/230 В ~ с блоком питания
Диапазон рабочих температур (IEC60945 тест)
-15..+55°С (для дисплея)
Влагозащищенность
IEC IPX5, USCG CFR 46 (для дисплея)
- Цветной LCD дисплей со встроенным приемо-передатчиком - вибратор с кабелем - скоба крепления - кабель питания - медная соединительная коробка - кабель заземления - монтажный комплект - монтажный танк Дополнительно:
- выносной индикатор глубины - блок питания - принтер - Сертификат РМРС- Сертификат РРР
