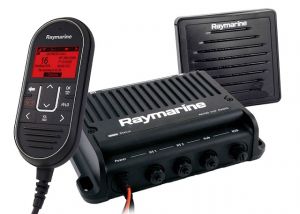

RAYMARINE Ray91



Голосов: 1
Оценить

RAYMARINE Ray91 - судовая модульная УКВ радиостанция морского диапазона с функцией DSC (ЦИВ - цифрового избирательного вызова) класса D, встроенными приемниками АИС и ГЛОНАСС/GPS, возможностью подключения 2-й проводной трубки и до 3-х беспроводных трубок. Достаточно ввести судовой номер MMSI в радиостанцию Ray91 и можно сразу пользоваться расширенными функциями вызова и безопасности ЦИВ. Встроенный 72-х канальный ГЛОНАСС/GPS приемник модели способен передать точные координаты местоположения судна при подаче сигнала бедствия. Встроенный приемник автоматической идентификационной системы (АИС) предоставляет данные целей для радара, картплоттера и другого судового навигационного оборудования. В стандартный комплект поставки входит приемопередающий модуль, проводная трубка (тангента) и динамик.

Судовая УКВ-радиостанция RAYMARINE Ray91 имеет стандартные интерфейсы передачи данных NMEA2000 и NMEA0183, позволяющие подключиться к судовой навигационной сети, а так же к многофункциональным дисплеям Raymarine с операционной системой LightHouse, что способствует полнофункциональному использованию функции ЦИВ. Установить блок бортовой радиостанции Ray91 на судне можно в любом скрытом месте.

Для соединения (связи, работы) с беспроводными трубками необходимо подключить беспроводной концентратор к судовой радиостанции RAYMARINE Ray91. Беспроводная технология связи прекрасно подходит для общения с удаленными местами судна, каютами и открытыми палубами. Питание таких мобильных трубок радиостанции Ray91 происходит от литий-ионных аккумуляторов, способных работать длительное время и использующих новую технологию индукционной зарядки. В случае потери, каждая такая трубка снабжена звуковой сигнализацией для быстрого поиска на борту судна.

Особенности морской УКВ-радиостанции RAYMARINE Ray91:

  • Компактные размеры.
  • Конфигурация Black Box («черный ящик»).
  • Выходная мощность 25 Вт.
  • Функция цифрового избирательного вызова.
  • Встроенный приемник автоматической идентификационной системы.
  • Возможность подключения 1 проводной трубки, до 3-х беспроводных трубок и активного динамика.
  • Встроенный громкоговоритель и генератор противотуманных сигналов.
  • Возможность подключения внешнего GPS (требуется дополнительная пассивная GPS-антенна GA150).
  • Современный дизайн, сочетающийся с новыми моделями МФД Raymarine.
  • Передача данных по протоколам NMEA2000 и NMEA0183 для простой интеграции с навигационным оборудованием.

Технические характеристики бортовой радиостанции RAYMARINE Ray91:

Физические

Размеры основного блока (ВxШxГ), мм: 63 х 235 х 160 (без кабелей)
Вес основного блока: 2,6 кг

Условия эксплуатации:

Водозащита: IPX6, IPX7, EN60945
Диапазон рабочих температур: от -20°C до 55°C
Диапазон температур хранения: от -25°C до 70°C
Влажность: до 95%

Основной блок (питание)

Номинальное напряжение: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон напряжение: от 9В до 16В
Потребление основного блока: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Беспроводная трубка (питание)

Номинальное напряжение: перезаряжаемая литий-ионная батарея 2000 мАч
Потребление: номинальный ток 1 ампер
Требования к предохранителям: встроенный = 1,25A, термический = 1,25A
Тип зарядного устройства: Беспроводная индуктивная

Зарядное устройство беспроводных трубок (питание)

Номинальное напряжение: 12В. Защита от переполюсовки и повышенного напряжения
Диапазон напряжение: от 9В до 16В
Потребление основного блока: менее 6A при передаче на MAX мощности (13.6В), ожидание: 600 мА, прием: 2А

Сетевая интеграция

Сеть: NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0)

Характеристики передатчика

Каналы: все международные каналы, США, Канады
Диапазон частот: 156.000 - 157.425 МГц ,155.500 - 161.425 МГц
Стабильность частоты: + / - 1.5 ppm
Разнос каналов: 12.5 кГц
Выходная мощность: максимум - 25 Вт, минимум - 1 Вт
Побочное излучение: лучше -36 dBm при 25Вт (менее 0.25 µW)
Максимальное отклонение: +/- 5кГц
Сопротивление антенны: 50 Ом

Характеристики приемника

Тип приемника: двойной супергетеродинный
Каналы: все международные каналы, США, Канады
Диапазон частот: 156.000 - 157.425 МГц ,155.500 - 161.425 МГц
Чувствительность: лучше 1 мкВ EMF при 20дБ SINAD
Чувствительность шумоподавителя: менее -2 dBµ EMF
Шум: лучше -40 dB
Искажения звука: менее 10%
Чувствительность приемника: Distance -119 дБм (0.25uV) при 12 дБ SINAD типовая; Local -110 дБм (0.7uV) при 12 дБ SINAD типовая
Избирательность по соседнему каналу: более 70 дБ
Подавление ложных сигналов: более 70 дБ
Подавление интермодуляционных искажений: более 70 дБ

Громкоговоритель

  • Тангента: 24 Вт (4 Ом) / 12 Вт (8 Ом)
  • Внешний динамик: 5 Вт (4 Ом) / 2,5 Вт (8 Ом) – пассивный, 5 Вт (8 Ом) – активный

ГЛОНАСС/GPS

Количество каналов: 72
Холодный старт: 29 с
Чувствительность приемника: -167 дБм (Захват) / -148 дБм (Поиск)
Системы СНС: GPS, ГЛОНАСС,*Beigdou
Системы SBAS: WAAS, EGNOS, MSAS
Особые возможности: активное глушение и уменьшение помех
Рабочие частоты: GPS L1 C/A, ГЛОНАСС L10F, Beidou B1
Поиск сигнала: Автоматически
Обновление альманаха: Автоматически
Системы координат: WGS-84 (другие доступны через МФД Raymarine)
Частота обновления: 20 Гц
Точность определения: без SBAS - менее 2,5 метра 95% времени, с SBAS - менее 2 метра 95% времени

Комплектация судовой радиостанции RAYMARINE Ray91:

  • Модуль (блок) радиостанции Ray91
  • Тангента Raymic
  • Динамик
  • Кабель питания/данных, 1 м
  • Набор монтажных элементов и частей
  • Комплект инструкций

Опционально

  • Тангента Raymic
  • Беспроводная трубка
  • Беспроводной концентратор
