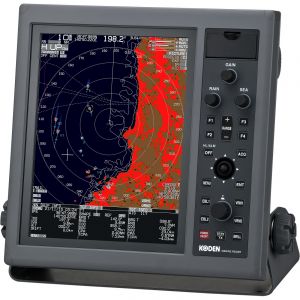

KODEN MDC-5240 – судовой радар (РЛС)

KODEN MDC-5240 – судовой радар (РЛС/радиолокационная станция) мощностью 4 кВт с 12-ти дюймовым дисплеем и 4 или 6 футовой антенной открытого типа. Эта РЛС обладает расширенным функционалом и сверхнадежностью для обеспечения безопасности судоходства.

Судовой радар KODEN MDC-5240 снабжен превосходными эксплуатационными характеристиками и функциями, характерными для РЛС более высокого класса. Радиолокационная станция имеет сертификат об одобрении типового изделия РРР (Российского Речного Регистра) для использования на судах внутреннего плавания до 1 600 р.т.

Особенности морской судовой РЛС KODEN MDC-5240:

• Более четкое отображение эхосигнала за счет увеличенного в три раза (по сравнению с существующими версиями РЛС) скорости обновления информации.
• Удобный режим работы функции автоматического усиления сигнала (АРУ).
• Улучшенное отображение, обеспечиваемое функцией автоматической регулировки усиления (АРУ).
• Возможность подключения внешнего трекбола по интерфейсу USB для обеспечения более эффективного управления РЛС.
• Использование карт C-Map (NT+ или NT MAX) в качестве стандартной функции (четкая информация о береговой линии, буях и другая дополнительная информация под радарной картинкой).
• Встроенный пульт управления позволяет сэкономить место на мостике.
• Наличие функции САРП (ARPA).
• Встроенный АИС интерфейс на 1 000 целей.
• Функция САС поддерживает до 100 целей (ручной или автоматический режим).

Поддерживаемые функции судового радара KODEN MDC-5240:

Технические характеристики судовой РЛС KODEN MDC-5240:

Антенный блок

Тип антенны: 4 / 6 футовая RB716A открытого типа

Пиковая мощность: 4 кВт

Излучаемая частота: 9410 МГц ± 30 МГц

Ширина горизонтального луча: 4 фута : 1,8° / 6 футов : 1,2°

Ширина вертикального луча: 22°

Частота вращения: 24 об/мин или 36 об/мин или 48 об/мин

Центр. частота IF: 60 МГц

Точность диапазона: 8 метров или 1 % выбранной шкалы дальности в зависимости от того, что больше

Мин. расстояние обнаружения цели: в пределах 40 м

Разрешение диапазона: в пределах 40 м

Время разоггрева: 2 мин, 3 мин

Ширина импульса: 0,08 us; 0,15 us; 0,3 us; 0,4 us; 0,6 us; 0,8 us; 1,2 us

Рабочая температура: от -25 °C до +55 °C

Класс защиты: IPX6

Блок дисплея

Тип дисплея: цветной TFT ЖК-дисплей

Размер диагонали экрана: 12.1 дюймов

Рабочий диаметр: 184 мм

Разрешение дисплея: 768 x 1024 пикселей (XGA)

Смещение от центра: макс. 72 %

Область эхосигнала: 2 типа (полный экран, внутри рабочего диаметра)

Шкала диапазона: 0.125|0.25|0.5|0.75|1.5|3|6|12|24|48|64|96

Интервал диапазона: 0.0625| 0.125|0.25| 0.5| 1 | 2 |4| 8| 16 | 16

Режим представления: Head-up, North-up (True motion)*, North-up (Relative motion)*, Course-up (True motion)*, Course-up (Relative motion)*

Уровни видеосигнала: 16

Единицы измерения диап.:NM, km, sm, kf, ky

Функции: карта C-Map, CFAR (подавл. помех), подавление помех, расширение цели, обработка (усреднение), VRM, EBL, индекс параллели, ERBL, положение курсора, пеленг (истинный*/ относительный), след (истинный / относительный)*, предыдущее положение судна*, MAP (отметка ситуации* и т.д.), аналоговый монитор RGB, проигрывание маневра*

Формат ввода данных:

• IEC61162-1 / -2
• BWC, DBT, DPT, DTM, GGA, GLC, GLL, GNS, HDG, HDT, HDM, MTW, RMA, RMB, RMC, ROT, RTE, THS, VBW, VDR, VHW, VTG, WPL, XTE, ZDA

Формат вывода данных: IEC61162 -1 / -2 DTM, EVE, GLL, HBT, HDT, ROT, RSD, OSD, POS, THS, TLB, TLL, TTD, TTM, VBW, VDR, VHW, VTG, ZDA

Интерфейс АИС*: 1 000 целей (стандартно)

TT (САРП)*: автоматический / ручной 100 целей (стандарт)

Питание: от 21,6 до 41,6 В постоянного тока

Потребление питания (при 24В DC): 130 Вт или менее

Рабочая температура: от -15 °C до +55 °C

Класс защиты: передняя панель и рабочий блок - IP23

* Необходим ввод курса, скорости и / или сигнала положения с внешнего оборудования
включая спутниковый компас в зависимости от применения

Комплектация морской РЛС KODEN MDC-5240:

• Блок управления с дисплеем MRD-111
• Блок сканера RB716A
• 4-х RW701A-04 или 6-ти RW701A-06 футовая антенна открытого типа
• Соединительный кабель 242J159098B-15M, 15 м с коннекторами на обоих концах
• Силовой кабель CW-259-2M постоянного тока, 2 м
• Комплект инструментов и крепежа для монтажа
• Стандартный комплект ЗИП
• Руководство по эксплуатации
• Руководство по монтажу

Опционально:

• Сертификат РРР
• Интерфейс сопряжения с гирокомпасом
• Интерфейс сопряжения с лагом
• Блок питания
• Кабель питания АС
• Соединительные кабели
• Распределительная коробка
