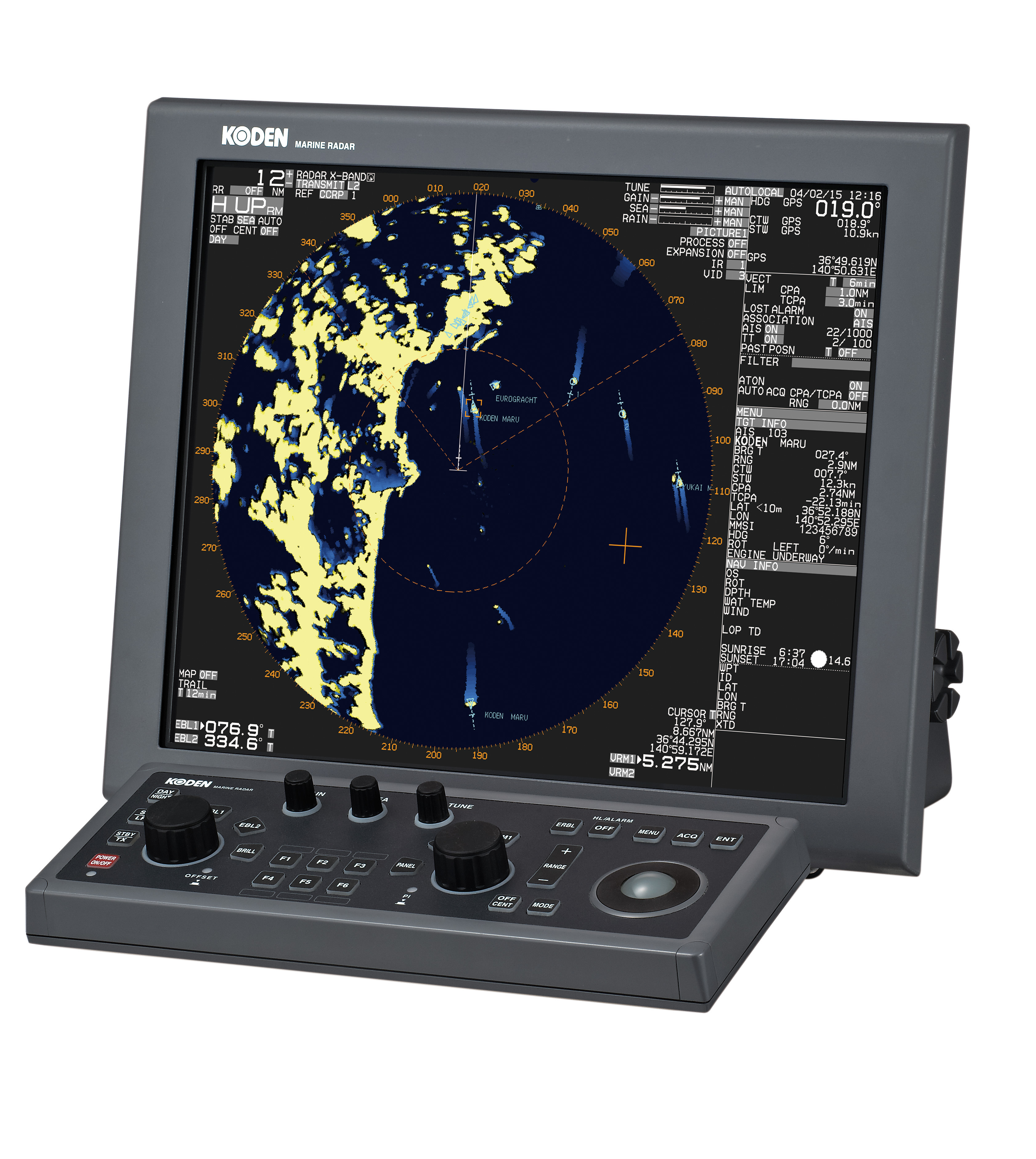

KODEN MDC-7912P - cудовая радиолокационная станция (РЛС)

KODEN MDC-7912P - судовая РЛС (радиолокационная станция) мощностью 12 кВт с 19-ти дюймовым дисплеем и 4-х, 6-ти или 9-ти футовой антенной открытого типа в комплекте. РЛС разработана в соответствии с требованиями IMO и правилами IEC:

• IMO A.278(VIII) / IMO A.694(17) / IMO A.813(19)
• IMO MSC.191(79) / IMO MSC.192(79) / IMO MSC.64(67)
• IEC 62388 Ed.2 / IEC62288 Ed.2
• IEC 61993-2 / IEC61162-2

Судовой радар KODEN MDC-7912P прошла все необходимые испытания и получила Свидетельство о типовом одобрении РМРС (Российского морского регистра судоходства) для использования на морских судах валовой вместимостью до 10 000 регистровых тонн.

Радиолокационная станция KODEN MDC-7912P соответствуют требованиям  Российского Речного Регистра (РРР), о чем свидетельствует сертификат об одобрении типового изделия, и может использоваться на судах смешанного (река-море) плавания валовой вместимостью до 10 000 р.т. и судах внутреннего плавания - без ограничения.

Для раскрытия полной функциональности РЛС KODEN MDC-7912P по мере необходимости рекомендуется подключать другое навигационное оборудование (гирокомпас, указатель курса, приемоиндикатор ГЛОНАСС/GPS, электромагнитный лаг и др.).

Особенности судовой РЛС KODEN MDC-7912P

• Более четкое отображение эхосигнала за счет увеличенного в три раза (по сравнению с существующими версиями РЛС) скорости обновления информации.
• Улучшенные настройки формирования изображения и вывода информации.
• Удобный режим работы функции автоматического усиления сигнала (АРУ).
• Улучшенное отображение, обеспечиваемое функцией автоматической регулировки усиления (АРУ).
• Возможность подключения внешнего трекбола по интерфейсу USB для обеспечения более эффективного управления РЛС.
• Безщеточный электродвигатель: отсутствует необходимость замены щеток, пониженный уровень шума.
• Выносной пульт управления позволяет его расположить в удобном для оператора месте.
• Наличие функции САРП.
• Встроенный АИС интерфейс на 900 целей.
• Функция САС поддерживает до 100 целей (ручной или автоматический режим).

Дополнительные функции судового радара KODEN MDC-7912P:

• функция автоматического подавления помех
• увеличение размеров целей (несколько уровней)
• масштабирование
• два визира направления
• два подвижных кольца дальности
• отображение координат курсора
• параллельные линии
• пеленг на цели
• дневной/ночной режим
• проигрывание маневров
• отображение пройденного пути
• использование различного типа меток
• отображение заданного маршрута
• двухцветная подсветка трекбола для работы в ночное время

Технические характеристики морской РЛС KODEN MDC-7912P:

Антенный блок
Тип антенны: 4 / 6 футовая RB716A открытого типа
Пиковая мощность: 4 кВт
Излучаемая частота: 9410 МГц ± 30 МГц
Ширина горизонтального луча: 4 фута : 1,8° / 6 футов : 1,2°
Ширина вертикального луча: 22°
Частота вращения: 24 об/мин или 36 об/мин или 48 об/мин
Центр. частота IF: 60 МГц
Точность диапазона: 8 метров или 1 % выбранной шкалы дальности в зависимости от того, что больше
Мин. расстояние обнаружения цели: в пределах 40 м
Разрешение диапазона: в пределах 40 м
Время разоггрева: 2 мин, 3 мин
Ширина импульса: 0,08 us; 0,15 us; 0,3 us; 0,4 us; 0,6 us; 0,8 us; 1,2 us
Рабочая температура: от -25 °C до +55 °C
Класс защиты: IPX6
Блок дисплея
Тип дисплея: цветной TFT ЖК-дисплей
Размер диагонали экрана: 18 дюймов
Рабочий диаметр: 282 мм
Разрешение дисплея: 1280 x 1024 пикселей (SXGA)
Смещение от центра: макс. 72 %
Область эхосигнала: 2 типа (полный экран, внутри рабочего диаметра)
Шкала диапазона: 0.125|0.25|0.5|0.75|1.5|3|6|12|24|48|64|96
Интервал диапазона: 0.0625|0.125|0.25|0.5|1|2|4|8|16|16
Режим представления: Head-up, North-up (True motion)*, North-up (Relative motion)*, Course-up (True motion)*, Course-up (Relative motion)*
Уровни видеосигнала: 16
Единицы измерения диап.: NM, km
Функции: карта C-Map, CFAR (подавл. помех), подавление помех, расширение цели, обработка (усреднение), VRM, EBL, индекс параллели, ERBL, положение курсора, пеленг (истинный*/ относительный), след (истинный / относительный)*, предыдущее положение судна*, MAP (отметка ситуации* и т.д.), аналоговый монитор RGB, проигрывание маневра*
Формат ввода данных:

• IEC61162-1 / -2
• ACK, ACW, ARC, BWC, DBT, DPT, DTM, GBS, GGA, GLC, GLL, GNS, HDT, MTW, MWE, RMB, ROT, RTE, THS, VBW, VDR, VHW, VTG, WPL, XTE, ZDA

Формат вывода данных:

• IEC61162 -1 / -2
• ALC, ALF, ALR, DTM, EVE, GLL, HBT, HDT, ROT, RSD, OSD, THS, TLB, TLL, TTD, TTM, VBW, VDR, VHW, VTG, ZDA

Интерфейс АИС*: 900 целей (стандартно)
TT (САРП)*: автоматический / ручной 100 целей (стандарт)
Диапазон напряжения питания сети: от 21,6 до 41,6 В постоянного тока
Потребление питания (при 24В DC): 150 Вт или менее
Рабочая температура: от -15 °C до +55 °C
Класс защиты: передняя панель и рабочий блок - IP23

* Необходим ввод курса, скорости и / или сигнала положения с внешнего оборудования,
включая спутниковый компас, в зависимости от применения.

Комплектация морской радиолокационной станции KODEN MDC-7912P:

• Блок управления с дисплеем MRD-108P
• Блок сканера RB808P
• 4-х RW701A-04, 6-ти RW701A-06 или 9-ти RW701B-09 футовая антенна открытого типа
• Соединительный кабель CW-846-15M, 15 м с коннекторами на обоих концах
• Силовой кабель CW-259-2M постоянного тока, 2 м
• Комплект инструментов и крепежа для монтажа
• Стандартный комплект ЗИП
• Руководство по эксплуатации
• Руководство по монтажу

Опционально:

• Сертификат РРР
• Сертификат РМРС
• Интерфейс сопряжения с гирокомпасом
• Интерфейс сопряжения с лагом
• Блок питания
• Кабель питания АС
• Соединительные кабели
• Распределительная коробка
