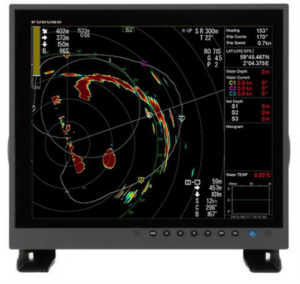

FURUNO FSV-75

FURUNO FSV-75 - самый современный высокочастотный гидролокатор. Отличительными особенностями устройства FSV-75 компании FURUNO являются полукруглый сектор сканирования для обнаружения рыбы от поверхности воды до морского дна, непревзойденная детализация изображения и усовершенствованная технология обработки сигналов, которая значительно увеличивает чувствительность сонара и позволяет находить и следить косяки рыб в ещё большем диапазоне подводного пространства.

Уникальный веерообразный луч, создающий полусферический сектор сканирования, гидролокатора FURUNO FSV-75 более чем в два раза увеличивает скорость сканирования по сравнению с предыдущими моделями. Эта технология расширила диапазон обнаружения целей, помогая уменьшить количество рыбы, которая остается незамеченной, за счет чего эффективность использования прибора вышла на новый уровень. Высокие частоты  180 кГц, которые использует сонар FSV-75, в отличие от средних и низких частот, могут легко осуществить поиск рыбы, находящейся вблизи морского дна или в сетях. На коротких дистанциях сонары с веерообразным лучом могут быстрее осуществить поиск цели, чем гидролокаторы кругового обзора, поскольку они получают сигнал быстрее, что особенно необходимо при промышленном промысле для обнаружения быстро движущихся рыбных косяков.

Сонар FURUNO FSV-75 снабжен визуальной сигнализацией, оповещающей оператора при обнаружении близко находящихся опасных подводных объектов, чтобы избежать повреждения излучателя. Оператор гидролокатора FSV-75 может быстро среагировать в такой ситуации: насколько низко выдвинут датчик, чтобы убрать его для плотного прилегания к корпусу.

Специально разработанная панель управления для гидролокатора FURUNO FSV-75 с полукруглым сектором сканирования - удобна и проста в использовании, позволяет выполнять все операции для эффективного нахождения и слежения за рыбными стаями, включая наклон и поворот датчика. На клавиатуре управления FSV-75 имеется 10 программируемых кнопок, за которыми можно «закрепить» 10 часто используемых из 40 доступных функций. Кнопка «удаление одним нажатием» тоже расположена на панели управления.

Механизм «Tank Guide» гидролокатора FURUNO FSV-75 защищает трансдьюсер от вибраций и ударов, значительно увеличивая стабильность работы и в целом долговечность всего устройства. Излучатель сонара FSV-75 можно выдвигать и убирать всего за 8/11 секунд (ход 800/1100 мм), что вдвое быстрее, чем у аналогичных современных моделей.

Особенности и возможности гидролокатора FURUNO FSV-75:

• Более широкий диапазон сканирования вблизи морского дна для расширения возможностей обнаружения.
• Уникальный веерообразный луч, который сканирует от поверхности моря до дна.
• Высокие частоты (180 кГц) позволяют четко и легко различать рыбу, морское дно и сети.
• Идеально подходит для поиска стай рыбы с быстрым, неустойчивым движением.
• На дисплее сигнализация «Retract Transducer» для быстрого реагирования и предотвращения повреждений.
• Более короткое время опускания / втягивания датчика.
• Отображение эхо-сигналов высокого разрешения на глубинах от 50 до 2000 метров.
• Обнаружение планктона и мелких стай - показывает четкую разницу между рыбой и приманкой.
• Развертка на 180 градусов всего за 8 секунд.
• Угол наклона от 0 до 90 градусов.
• Узкая ширина вертикального луча - всего 6 градусов.
• Автоматическое слежение за стаями рыб.

Технические характеристики гидролокатора FURUNO FSV-75:

Общие

Сканирование: полное цифровое формирование луча
Частота: 180 кГц

Базовый диапазон:

50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 1000, 1200, 1600, 2000 м
95, 190, 285, 380, 475, 570, 665, 760, 855, 950, 1140, 1330, 1520, 1900 м
Смещенный центр:
95, 190, 285, 380, 475, 570, 665, 760, 855, 855, 950, 1140, 1330, 1520, 1900 м

Аудио поиск: 1 кГц, 10 Вт (требуется дополнительный динамик)
Разрешение экрана: SXGA (1280 × 1024)
Цветовая гамма дисплея: 32 цвета (изображения сонара), 6 цветов (отметки)
Направление: вверх, на север * и курс вверх *(*- требуется датчик курса)
Режимы отображения: угол наклона, вертикальная комбинация сканирования, комбинация эхолота, вертикальная комбинация и эхолота

Дополнительные функции

Температура воды, Скорость ветра / Азимут, Отражение помех, Послесвечение, Ограничитель шума, Без цвета, Автоматическое сопровождение цели, Автоотвод, Сигнализация при обнаружении рыбы, Сканирование (Азимут / Расстояние), Курсор (Расстояние / Глубина / Азимут), Событие, Стая рыбы (Положение / Азимут), Местоположение собственного судна, Скорость / Азимут

Корпусной блок

Время поднятия / опускания трансдьюсера: 8 с (ход 800 мм), 11 с (ход 1100 мм)
Допустимая скорость судна: 18 узлов (15 узлов при подъеме / опускании трансдьюсера)
Ход трансдьюсера: 800 мм или 1100 мм
Ширина луча:

• Tx, по горизонтали: 180 °, по вертикали: 6 ° (-3 дБ при 180 кГц)
• Rx, по горизонтали: 6 °, по вертикали: 6 ° (-3 дБ при 180 кГц)

Интерфейс

Порты

Видеовыход: 2 канала , HDMI, SXGA
NMEA0183: 5 каналов , V1,5 / 2,0 / 3,0 / 4,0 / 4,1
Внешний КП: 1 канал, токовая петля или замыкание контактов (вход: 5-15 В, выход: 12 В)
Аудиовыход: 1 канал, 10 Вт, 4 Ом, монофонический
Гирокомпас:  1 канал,
Вход эхолота AD-10 : 1 канал, аналоговый VI-1100A
Замыкание контакта: 1 канал, для внешнего переключателя
USB: USB2.0: 2 канала, USB3 .0: 2 канала
LVS: 2 канала, Ethernet, 1000Base-T

NMEA0183

Вход: CUR, DBS, DBT, DPT, GGA, GLL, GNS, HDG, HDM, HDT, MDA, MTW, MWV, RMC, THS, VBW *, VDR, VHW, VTG, VWR, VWT, ZDA
Выход: TLL
*- требуются данные о скорости движения вперед-назад / port-stbd

Источник питания

Процессорный блок: 12-24 В постоянного тока: 4,0-2,0 А
Блок приемопередатчика: 100/110/115/220/230 В перем. тока, 2,5 А макс., 1 фаза, 50-60 Гц
Корпусной блок: 200-220 В переменного тока, 4 А макс., 3 фазы, 50/60 Гц
Выпрямитель: 100/110/115/220/230 В переменного тока, 1 фаза, 50/60 Гц

Условия окружающей среды

Диапазон рабочих температур

Блок процессора: от -15 ° C до + 55 ° C
Датчик: от -5 ° C до + 35 ° C
Блок трансивера: от 0 ° C до + 50 ° C
Подходящая коробка: от 0 ° C до + 50 ° C
Блок корпуса: 0 ° C до + 50 ° C
Блок управления: от -15 ° C до + 55 ° C

Относительная влажность

93% или менее при + 40 ° C

Гидроизоляция

Преобразователь: IPX8
Блок управления: IP22 (панель), IP20 (шасси)
Процессорный блок: IP22
Блок трансивера: IP22
Подходящий блок: IP22
Корпус блока: IPX2

Вибрация

Стандарт: IEC 60945, ред.4

Стандартная комплектация гидролокатора FURUNO FSV-75:

• Процессорный блок FSV-7503
• Блок управления (клавиатура) FSV-7501 с кабелем 5/10 м
• Блок приемопередатчика FSV-751
• Согласующая коробка FSV-7550
• Корпусной блок FSV-753 (с ходом 800мм) или FSV-75(с ходом 1100мм)
• Контролирующий блок FSV-7530
• Набор монтажных инструментов
• Стандартный ЗИП
• Комплект документации (инструкции пользователя, по установке и др.)

Опционально:

• Разширительный блок FCV-7560
• Пульт управления FCV-7504
