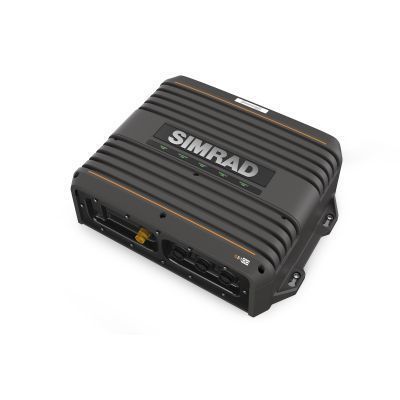

SIMRAD S5100

SIMRAD S5100 - высокоэффективный блок (модуль) CHIRP эхолота. Устройство S5100 компании SIMRAD оснащено 3-мя полностью независимыми каналами, способными обеспечивать одновременное покрытие с высоким разрешением в нескольких диапазонах глубины. Самая совершенная технология обработки сигнала обеспечивает получение четкой визуальной информации, без помех, во всех диапазонах и поддерживает надежный обзор нижнего уровня при движении. Объединив широкие и узкие лучи излучателя SIMRAD S5100, можно определить местонахождение косяков рыбы, а также определить мелкую, плотно расположенную рыбу (косяк) и термоклины. Выбрав конкретные частоты CHIRP в диапазоне от 28 до 250 кГц, можно точно отслеживать определенные глубины с четким разделением целей.

Прибор SIMRAD S5100 - это первый модуль эхолота компании SIMRAD с тремя полностью независимыми сонарными каналами, обеспечивающий одновременное четкое отслеживание до трех разных диапазонов глубины с высокой производительностью в каждом диапазоне. Сонар CHIRP использует частотно-импульсные посылы сигнала для обеспечения улучшенного целевого разрешения и подавления шума по сравнению с традиционным одночастотным гидролокатором. Передовая технология CHIRP эхолота S5100 обеспечивает четкое представление о дне, получая обратный сигнал без помех или хаотичных завихрений в средней воде.

Модуль эхолота SIMRAD S5100 совместим с широкодиапазонными преобразователями Airmar серии CHIRP. Широкоугольные датчики эхолота эффективны на мелководье, где традиционные узкие углы пучка могут обеспечить ограниченный обзор на дне. Прибор S5100 предоставляет возможность одновременного просмотра несколько диапазонов глубины в настраиваемой конфигурации с разделением экрана. Поскольку все три канала сонара полностью независимые, то разные диапазоны частот могут просматриваться одновременно в режиме реального времени на одном дисплее.

Блок эхолота SIMRAD S5100 можно подключить к МФД (мультифункциональным дисплеям) SIMRAD серий NSS evo3 и NSS evo2, системам для мостика NSO evo2 и рыбопоисковым устройствам серии S20хх или S30хх. Высокоскоростное соединение сети Ethernet обеспечивает легкую установку практически в любом месте и легкое соединение с удаленными дисплеями на борту крупных судов. Прибор S5100 может использоваться для добавления возможностей эхолота в модульную систему NSO evo2 или для обеспечения дополнительных функций сонара на интегрированных дисплеях со встроенной технологией гидролокации.

Примечание: Simrad S5100 не рекомендуется использовать со старыми многофункциональными дисплеями SIMRAD, включая: серии NSO Gen1, NSS Sport и NSE.

Особенности и преимущества блока CHIRP эхолота SIMRAD S5100:

• Три полностью независимых канала сонара обеспечивают просмотр большого подводного пространства с высоким разрешением
• Высокая четкость без помех на всех диапазонах глубин
• Объединяет три частотных диапазона для отслеживания нескольких глубин, включая Ultra-Low, Low, Medium или High CHIRP
• Совместим с широкоугольными датчиками CHIRP для большего охвата водного пространства
• Одновременный просмотр с несколькими экранами нескольких диапазонов глубины на любом совместимом дисплее SIMRAD
• Максимальная выходная мощность 3 кВт RMS (зависит от преобразователя)
• Простота установки или модернизации с помощью трех 9-контактных разъемов
• Совместим с многофункциональными дисплеями Simrad NSS evo3 и NSS evo2, системами NSO evo2 и устройствами поиска рыбы серии S20хх и S30хх

Характеристики блока CHIRP эхолота Simrad S5100:

Диапазон рабочих температур: от - 15 до + 55 °С
Габаритные размеры (ШхГхВ): 340 (без разъемов) х 250 х 100 мм
Вес: 4,7 кг
Потребляемая мощность: максимум 85 Вт
Напряжение питания бортовой сети: 12 / 24 В (10.4 - 31.2 В)
Сетевые подключения: Ethernet 1 x 100 Мбит / с
