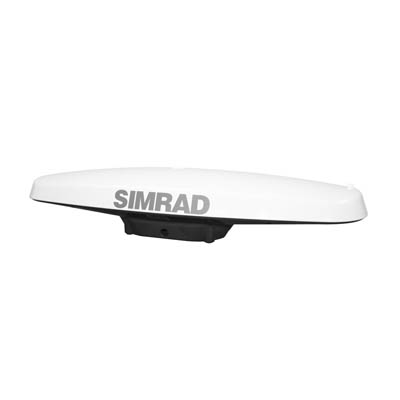

SIMRAD HS80
SIMRAD HS80 - GPS компас (устройство указания курса и определения местоположения судна). Модель HS80 компании SIMRAD обеспечивает точными данными курса, ROT и информации о местоположении судна для систем автопилотов, навигационных систем серий MX5XX и приемопередатчиков АИС.
GPS компас SIMRAD HS80 одобрен IMO на основе новейших правил, включая RAIM (автономный контроль целостности приемника). Устройство HS80 обеспечивает точность курса (более 0,5 °) и позиционирования (DGPS с корректирующими поправками системы SBAS). Частота обновления данных курса (HDT) - 10 Гц. Доступен вывод в частотах 2 и 5 Гц с дополнительной лицензией на эти частоты в CDU Simrad-MX.
Спутниковый компас SIMRAD HS80 получил 2 лицензии DNV, что является большим преимуществом для пользователей оборудования Simrad. Отдельная антенна, совместимая с оборудованием IMO, не требуется, так как компас HS80 соответствует требованиям международной морской организации как в качестве навигационного оборудования, определяющего местоположение, так и в качестве отдельного прибора, указывающего курс.
В компасе SIMRAD HS80 имеются 3 дополнительных датчика (гироскоп и два датчика наклона), которые встроены в основную плату блока. Устройство HS80 уменьшает время поиска в режиме реального времени (RTK) при вычислении данных спутников GPS. Это помогает улучшить начальное время запуска и время повторной регистрации.
В SIMRAD HS80 в качестве стандартного интерфейса используется выход NMEA 2000, но есть возможность передачи данных в формате NMEA 0183 применив опциональный дополнительный кабель.
Особенности GPS компаса SIMRAD HS80:
- Может использоваться в качестве устройства первичного позиционирования
- Совместим с семействами CDU MX420 и MX5XX
- Автономная работа (не требуется черный ящик)
- Погрешность точности курса менее 0,5 ° RMS с GPS
- Обновление курса 1-20 Гц
- Дифференциальная точность позиционирования менее 1,0 м, 95% времени
- Совместимый с IMO GPS-компас
- Исправления SBAS DGPS
- Сертификация в качестве навигационного устройства (требуется дисплей, соответствующий IMO)
- Сертификация в качестве устройства передачи курса
- Интерфейс NMEA 2000
- Интерфейс NMEA 0183 - дополнительно требуется кабель питания / данных
- Сертификация USCG в качестве навигационного устройства
- 1 выход PPS - опционально с кабелем питания / данных
Технические характеристики GPS компаса SIMRAD HS80:
Общие
Характеристики корпуса: устойчив к ультрафиолетовому излучению, белый пластик, AES HW 600G, не образуется коррозия
Диапазон рабочих температур: от -30 ° C до + 70 ° C
Диапазон температур хранения: от -40 ° C до + 85 ° C
Ширина: 209,16 мм
Высота: 122,32 мм
Длина: 668,54 мм
Вес: 2,131 кг
Диапазон влажности: 95% без конденсации
Потребляемая мощность: 3 Вт номинальный
Источник питания (напряжение питания): от 6 до 36 В постоянного тока
Интерфейсы
Скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200
Протокол исправления ввода-вывода: RTCM SC-104
Протокол ввода-вывода данных: NMEA 0183, NMEA 2000
Последовательные порты: 1 RS-232 (полнодуплексный), 2 RS-422 (1 полнодуплексный, 1 полудуплексный)
GPS-навигация
Точность DGPS: менее 1 ° RMS. Нормальная работа: GPS. Побережье (без GPS): Инерционный датчик
Количество каналов приемника GPS: 12
Точность курса: менее 0,5 ° RMS. Нормальная работа: GPS-выбег (без GPS): гироскоп
Коррекция курса: менее 10 с (действительное положение)
Горизонтальная точность: менее 1,0 м при 95% проверки (DGPS1), менее 4,0 м при 95% проверки (автономно, без SA2)
Скорость поворота: максимум 90 ° / с
Тип приемника: L1, C / A с сглаживанием несущей фазы
