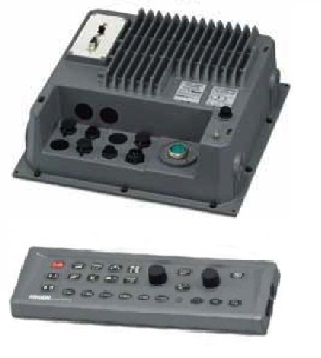

Гидролокатор KODEN KDS-6000BB

Гидролокатор KODEN KDS-6000BB - широкополосный сонар конфигурации «Black Box» мощностью 1,5 кВт с диапазоном рабочей частоты от 130 до 210 кГц с шагом 0,1 кГц. Выходная частота гидролокатора KDS-6000BB марки KODEN выбирается оператором легко и быстро в зависимости от расстояния до цели и её вида. Выбор частоты также позволяет избежать помех, создаваемых гидролокаторами (сонарами) и эхолотами соседних судов.

В гидролокаторе KODEN KDS-6000BB используется уникальная технология цифровой обработки сигналов, созданная специалистами компании KODEN (Digital Processing series V - сокращено KDP-V), которая позволяет получать изображение высокого разрешения в ближних диапазонах и уменьшает шумы в дальних. Благодаря добавлению шагов (15° и 20°) угла сканирования секторов значительно быстрее можно обнаружить косяки рыбы, находящиеся вокруг судна. Устройство KDS-6000BB предлагает четыре режима работы для различных способов ловли:

1. Режим гидролокатора (Sonar) рекомендуется для поиска рыбы вокруг судна.
2. Режим смещения центра (Off-center) для получения информации о том, что впереди судна.
3. Режим рыбопоискового эхолота (Echo sounder).
4. Режим сканирования дна (Bottom scan) для определения подводных объектов и характера дна.

Гидролокатор KODEN KDS-6000BB обладает шестью ячейками памяти с персональными клавишами быстрого доступа (СМ1,…, СМ6), что позволяет предварительно установить и сохранить все текущие настройки, а также мгновенно загружать их одним касанием, путем нажатия всего одной соответствующей кнопки. Это как будто на судне в одном корпусе имеются шесть гидролокаторов.

Сонар KDS-6000BB поставляется без дисплея, что дает возможность использовать любой доступный или заказать опционально ЖК-монитор (LCD) с диагональю 17 дюймов. Усовершенствованный блок излучателя с механизмом спуска-подъема стал более компактным и оставляет больше свободного пространства на судне после установки.

Особенности и преимущества гидролокатора KODEN KDS-6000BB:

• Использование  современных широкополосных технологий.
• Модель конфигурации «черный ящик».
• Высокая скорость сканирования для быстрого обнаружения косяков рыбы
• Четыре режима работы для различных способов ловли: режим гидролокатора, режим смещения центра, режим эхолота, режим сканирования дна.
• Цифровая обработка сигнала позволяет получать изображения с высоким разрешением
• Дружественный интерфейс пользователя с кнопками быстрого доступа к сохраненным настройкам.
• Компактный (усовершенствованный) блок излучателя с механизмом спуска-подъема.
• Простота установки и эксплуатации.
• Возможность выбора рабочей частоты сканирования для разных глубин.

Основные технические характеристики гидролокатора KODEN KDS-6000BB:

Процессор

Количество цветов: 8 цветов; 16 цветов
Диапазоны глубин: 10 - 1000 метров/30 - 3000 футов/10 - 600 fm/10 - 700 l.fm (пользователь может выбрать 8 диапазонов из предлагаемых)
Размеры процессорного блока (Д х Ш х В): 320 х 320 х 122 мм
Размеры блока (клавиатуры) управления (Д х Ш х В): 100 х 324 х 54мм
Вес процессорного блока: 5,1 кг
Вес блока (клавиатуры) управления: 1,1 кг
Напряжение питания: 10,8 - 31,2 В постоянного тока
Потребляемая мощность: 70 Вт и менее (24 В постоянного тока)
Порт NMEA: 1 общий (вход/выход)
Формат входных данных: NMEA 0183, GGA, GLL, HDG, HDM, HDT, RMC, VTG, ZDA
Формат выходных данных: NMEA 0183, DBT, DPT, GGA, GLL, MTW, RMC, TLL, VTG, ZDA

Блок излучателя с механизмом подъема-спуска

Углы сканируемого сектора в режиме сонара:

• с шагом 5°: 5° 25° 45° 85° 125° 165° 205° 360°;
• с шагом 10°: 10° 30° 50° 90° 130° 170° 210° 360°;
• с шагом 15°: 15° 45° 75° 105° 135° 165° 225° 360°;
• с шагом 20°: 20° 60° 100° 140° 180° 220° 260°360°

Углы сектора в режиме сканирования дна:

• с шагом 3°: 3° 27° 45° 63° 93° 117° 147° 177°;
• с шагом 5°: 5° 25° 45° 65° 95° 115° 145° 175°

Углы наклона: от +5° до  -90° (шаг 1°)
Угол луча: от 8° до  12°
Выходная мощность (RMS): 1,5 кВт
Диапазон рабочих частот: 130 - 210 кГц (шаг 0,1 кГц)
Ход подъема/спуска излучателя:  от 150 до 380 мм
Размеры (Д х Ш х В): 1756 х 280 х 280 мм
Вес: 41 кг
Напряжение питания: 10,8 – 31,2 В. постоянного тока
Потребляемая мощность: 70 Вт и менее (24 В постоянного тока)

Стандартный комплект поставки гидролокатора KODEN KDS-6000 BB:

• Процессорный блок
• Блок управления (клавиатура)
• Блок излучателя со спускоподъемным механизмом
• Аксессуары для процессорного блока
• Установочный комплект для блока излучателя со спускоподъемным механизмом
• Внешний блок сигнализации позиции TD и синхронизации с эхолотом
• Кабель питания
• Документация (руководство по эксплуатации, инструкция по установке, краткий справочник)

Опционально:

• Пульт дистанционного управления,
• PVC TD танк,
• FRP TD танк,
• Направляющие для FRP TD танка,
• 17 дюймовый ЖК-дисплей (LCD),
• Соединительные кабели,
• Выпрямитель переменного тока.
