SIMRAD R5027 25U/6X
SIMRAD R5027 25U/6X – судовая радиолокационная система (РЛС) X-диапазона. Аппаратура R5027 25U/6X от компании Simrad соответствует стандартам одобрения типа для использования на борту судов категории CAT1 (H) SOLAS.
Судовая радиолокационная система SIMRAD R5027 25U/6X снабжена 6-ти футовой антенной открытого типа и 25-ти киловаттным приемопередатчиком, с помощью которых обеспечивается точное обнаружение и отслеживание целей на расстоянии от 1/8 до 72 морских миль. Интуитивно понятные элементы управления и современный интерфейс устройства R5027 25U/6X обеспечивают простое и легкое использование, а конфигурация из отдельных модулей обеспечивает простую и гибкую установку.
Судовая РЛС SIMRAD R5027 25U/6X в стандартной комплектации имеет 27-ми дюймовый широкоформатный дисплей, который предоставляет оператору постоянный доступ к основным данным, предупреждениям и настройкам. В аппаратуре R5027 25U/6X можно использовать кабели длиной до 65 метров от антенного модуля, а цифровое соединение между трансивером и блоком управления предоставляет кристально чистое изображение на мониторе.
Ключевые особенности судовой радиолокационной системы SIMRAD R5027 25U/6X:
- Обеспечивает высокое разрешение и оптимальное разделение целей
- Антенный блок с 6-футовой антенной открытого типа и приемопередатчиком мощностью 25 кВт
- Соответствует стандартам одобрения типа для использования на судах CAT 1 (H) SOLAS.
- 27-дюймовый широкоформатный дисплей с оптическим соединением
- Современный пользовательский интерфейс с интуитивно понятными элементами управления: клавиатурой и трекболом
- Модульная система для простоты установки
- Создание мультирадарных и мультистанционных систем
Основные характеристики судовой радиолокационной системы SIMRAD R5027 25U/6X:
Общие
Тип: Импульсный радар X-диапазона
Ширина луча: по горизонтали - 0,9°; по вертикали - 22°
Скорость вращения: 22/44 об / мин
Минимальный диапазон обнаружения цели: 1/8 мор.мили
Максимальный диапазон обнаружения цели: 72 мор.мили
Максимальная скорость ветра: 100 узлов при 20 об / мин
Режимы отображения: RM: Head/North/Course-Up, TM: North/Course-Up
Размеры (Диаметр): Поворотный круг 181 см (71,3 дюйма)
Обнаружение РЛО: на расстоянии примерно 9,6 морских миль
Дисплей
Цветовая гамма дисплея: 16,7 миллиона цветов
Углы обзора: 160 градусов
Разрешение экрана: 1920 х 1080
Яркость экрана: 300 нит
Электрические
Напряжение питания: 110/230 В переменного тока, 50/60 Гц (+/- 10%)
Рекомендуемый номинал предохранителя: 10 А
Энергопотребление (потребляемая мощность) тип./ макс.: 346 Вт/696 Вт
Интерфейсы
Видео: 1 выход DVI-D на монитор M5000, 1 выход DVI-D на VDR
Возможность подключения к NMEA 2000: 1 порт Micro-C, только для пульта дистанционного управления O2000
Поддерживаемые предложения NMEA 0183:
- Входные данные: ACK, ACN, DTM, GGA, GLL, GNS, HBT, HDT, THS, VBW, VDM, VDO, VHW, VTG, ZDA.
- Выходные данные: ALC, ALF, ALR, ARC, EVE, HBT, OSD, RSD, TTM, TLB, TTD
Интерфейсы: Ethernet, последовательный, DVI-D, USB
Порты Ethernet: 3 порта RJ45 x 100 Мбит. Радар
Условия окружающей среды
Влагозащита: по стандарту IPX6 для антенного блока и монитора (при установке заподлицо с прокладкой), IPX2 для процессора и блока питания
Диапазон рабочих температур: От -15 ° C до 55 ° C для защищенных блоков, от -25 ° C до 55 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Диапазон температур хранения: От -20 ° C до 60 ° C для защищаемых блоков, от -25 ° C до 70 ° C для открытых блоков. (Согласно IEC 60945 ed 4.0)
Расстояние до компаса: Процессор и БП - 0,3 м, Стандарт. 0,24 м до приборов рулевого управления

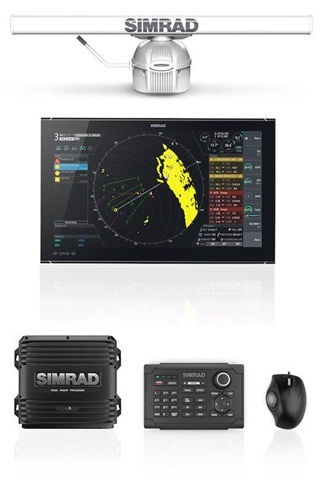

Комплект поставки судовой радиолокационной системы SIMRAD R5027 25U/6X:
- Дисплей SIMRAD M5027
- 6-футовая антенна
- Приемопередатчик, 25 кВт
- Блок питания R5000
- Кабель питания, 30 м
- Комплект документации (инструкции оператора и по установке)
По вопросам приобретения, цены, наличия радиолокационной системы SIMRAD R5027 25U/6X от компании Simrad можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
