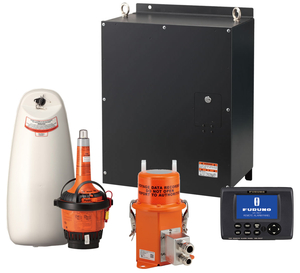

FURUNO VR-7000S

FURUNO VR-7000S - упрощенный регистратор данных рейса (У-РДР), записывающий различные данные и события, происходящие на борту судна, которые могут помочь при определении причин морской катастрофы. Упрощенный регистратор данных рейса VR-7000S компании Furuno имеет сертификат типового одобрения РМРС (Российского морского регистра судоходства), а также соответствует стандартам ИМО по эксплуатационным характеристикам У-РДР, резолюция MSC 163(78).

Исправленная Глава V Конвенции СОЛАС требует наличия регистратора данных рейса на пассажирских судах водоизмещением 150 рег. т и больше во всех рейсах и на других судах водоизмещением 3000 рег. т и больше в международных рейсах, а также на всех судах, построенных после 1 июля 2002 г. включительно.

У-РДР FURUNO VR-7000S поставляется с блоком регистрации данных, защищенным от внешних воздействий, который выбирает пользователь из двух вариантов: стационарный или свободно всплывающий. Блоки регистрации данных VR-7000S обладают прочным и надежным корпусом, рассчитанные на выдерживание различных экстремальных воздействий, таких как изменение давления, нагрузки от удара и высокие температуры, которые могут произойти во время аварий. Сохраненные данные У-РДР могут быть воспроизведены после извлечения для расследования причин инцидента.

Блок сбора данных FURUNO VR-7000S обладает процессором для обработки данных, интерфейсными модулями и батареями резервного электропитания, и  предназначен для сбора данных от различных датчиков в соответствии с требованиями стандартов ИМО и МЭК. В функции этого блока входит обработка входящей информации в порядке ее поступления, причем запись поступающих данных происходит путем наложением на устаревшие - для хранения в течение 48 часов. Батареи обеспечивают блок сбора данных VR-7000S электропитанием для регистрации звуковых и голосовых данных на посту управления судном в течение 2-х часов в случае отключения сетевого энергоснабжения.

В У-РДР FURUNO VR-7000S регистрируются все основные навигационные и статусные данные, включая переговоры на мостике и по УКВ-радиосвязи, а также радиолокационные изображения. Все сохраненные данные можно извлечь при помощи специального приложения (Live Player V5), чтобы  их воспроизвести для детального изучения при такой необходимости. Компоненты стационарного блока регистрации данных VR-7000S встроены в защитную капсулу, которая обеспечивает сохранение и извлечение зарегистрированной информации после аварии. Стационарный блок  снабжен акустическим маяком, что облегчает его поиск под водой.

Особенности упрощенного регистратора данных рейса FURUNO VR-7000S:

• Соответствие ИМО в отношении эксплуатационных характеристик У-РДР и резолюции MSC 163(78)
• Простое сопряжение с интегрированной системой ходового мостика (ИСХМ)
• Возможность преобразования сигнала РЛС (DVI  или RGB) в сигнал Ethernet с помощью видео LAN-преобразователя
• Сбор данных от всех последовательных/аналоговых/цифровых датчиков и загрузка их в блок DRU с помощью дополнительного адаптера датчиков
• Контроль и воспроизведение собранных данных на ПК при помощи приложения Live Player V5
• Возможность сохранения извлеченных данных на USB флеш-накопителе
• Глобальная поддержка и обслуживание в сервисной сети FURUNO
• Возможность выбора блока регистрации данных
• Функция сохранения – данные, регистрируемые в капсуле, сохраняются в безопасном месте для длительного хранения

Технические характеристики судового У-РДР FURUNO VR-7000S:

Общие

Блок сбора регистрационных данных: стационарный DRU или свободно-всплывающий DRU
Период регистрации DRU: 48 часов
Период долгосрочного хранения данных: 720 часов
Период электропитания резервных батарей: более двух часов после отказа сетевого питания

Блок сбора данных DCU

ЦПУ: Intel Celeron P4505 1,86 ГГц
Объем памяти ОЗУ: 1 Гб
Устройство долгосрочного хранения данных: 512 Гб или 1 Тб

Дистанционная сигнальная панель

Тип дисплея: цветной ЖКД
Разрешение экрана: 480 x 272 точек (WQVGA)
Размер диагонали дисплея: 4,3 дюйма
Количество цветов изображения: 256

Стационарный DRU

Корпус: защитная капсула
Объем памяти: 32 Гб
Ударопрочность: 50G x 11 мс
Сопротивление вдавливанию: стержень диаметром 100 мм весом 250 кг, сброшенный с высоты 3 м
Огнестойкость: 1100 °C в течение 1 часа, 260 °C в течение 10 часов
Возможность погружения: 6000 м (60 МПа)
Звуковой маяк: период замены – 3 года, максимальная глубина погружения – 6000 м, передача сигналов – в течение 90 дней на частоте 37,5 кГц импульсы длиной 10 мс

Свободно всплывающий DRU

Корпус: автоматически всплывающая капсула
Объем памяти: 64 Гб
Аккумуляторная батарея: литиевая, металлическая, 7,2 В / 18 Ач (2S5P), срок службы 5 лет
Эксплуатационный ресурс: минимум 168 ч при -20 °C

Комплект поставки судового упрощенного РДР FURUNO VR-7000S:

• Блок сбора данных VR-7010 (со съёмным жёстким диском 512 Гб и LAN-кабелем 2 м)
• Блок регистрации данных VR-7020 или  cвободно-всплывающий VR-7021F (на выбор)
• Дистанционная сигнальная панель VR-7017 с цветным ЖК-дисплеем (диагональ 4.3 дюйма)
• Распределительная коробка VR-7022F
