FURUNO VR-7000
FURUNO VR-7000 - регистратор данных рейса (РДР), записывающий различные данные и события, происходящие на борту судна, которые могут помочь при определении причин морской катастрофы. Регистратор данных рейса VR-7000 от компании Furuno соответствует стандартам ИМО по эксплуатационным характеристикам.
Исправленная Глава V Конвенции СОЛАС требует наличия регистратора данных рейса на пассажирских судах водоизмещением 150 рег. т и больше во всех рейсах и на других судах водоизмещением 3000 рег. т и больше в международных рейсах, а также на всех судах, построенных после 1 июля 2002 г. включительно.
РДР FURUNO VR-7000 поставляется с блоками регистрации данных (стационарным и свободно всплывающим), защищенными от внешних воздействий. Блоки регистрации данных обладают прочным и надежным корпусом, рассчитанные на выдерживание различных экстремальных воздействий, таких как изменение давления, нагрузки от удара и высокие температуры, которые могут произойти во время аварий. Сохраненные данные РДР VR-7000 могут быть воспроизведены после извлечения для расследования причин инцидента.
Блок сбора данных FURUNO VR-7000 обладает процессором для обработки данных, интерфейсными модулями и батареями резервного электропитания, и предназначен для сбора данных от различных датчиков в соответствии с требованиями стандартов ИМО и МЭК. В функции этого блока входит обработка входящей информации в порядке ее поступления, причем запись поступающих данных происходит путем наложением на устаревшие - для хранения в течение 48 часов. Батареи обеспечивают блок сбора данных VR-7000 электропитанием для регистрации звуковых и голосовых данных на посту управления судном в течение 2-х часов в случае отключения сетевого энергоснабжения.
В РДР FURUNO VR-7000 регистрируются все основные навигационные и статусные данные, включая переговоры на мостике и по УКВ-радиосвязи, а также радиолокационные изображения. Все сохраненные данные можно извлечь при помощи специального приложения (Live Player V5), чтобы их воспроизвести для детального изучения при такой необходимости. Компоненты стационарного блока регистрации данных VR-7000 встроены в защитную капсулу, которая обеспечивает сохранение и извлечение зарегистрированной информации после аварии. Стационарный блок снабжен акустическим маяком, что облегчает его поиск под водой.
Особенности судового регистратора данных рейса FURUNO VR-7000:
- Соответствие ИМО в отношении эксплуатационных характеристик РДР
- Простое сопряжение с интегрированной системой ходового мостика (ИСХМ)
- Возможность преобразования сигнала РЛС (DVI или RGB) в сигнал Ethernet с помощью видео LAN-преобразователя
- Сбор данных от всех последовательных/аналоговых/цифровых датчиков и загрузка их в блок DRU с помощью дополнительного адаптера датчиков
- Контроль и воспроизведение собранных данных на ПК при помощи приложения Live Player V5
- Возможность сохранения извлеченных данных на USB флеш-накопителе
- Глобальная поддержка и обслуживание в сервисной сети FURUNO
Технические характеристики судового РДР FURUNO VR-7000:
Общие
Блок сбора регистрационных данных: стационарный и свободно-всплывающий DRU
Период регистрации DRU: 48 часов
Период долгосрочного хранения данных: 720 часов
Период электропитания резервных батарей: более двух часов после отказа сетевого питания
Блок сбора данных DCU
ЦПУ: Intel Celeron P4505 1,86 ГГц
Объем памяти ОЗУ: 1 Гб
Устройство долгосрочного хранения данных: 512 Гб или 1 Тб
Дистанционная сигнальная панель
Тип дисплея: цветной ЖКД
Разрешение экрана: 480 x 272 точек (WQVGA)
Размер диагонали дисплея: 4,3 дюйма
Количество цветов изображения: 256
Стационарный DRU
Корпус: защитная капсула
Объем памяти: 32 Гб
Ударопрочность: 50G x 11 мс
Сопротивление вдавливанию: стержень диаметром 100 мм весом 250 кг, сброшенный с высоты 3 м
Огнестойкость: 1100 °C в течение 1 часа, 260 °C в течение 10 часов
Максимальная глубина погружения: 6000 м (60 МПа)
Звуковой маяк: период замены – 3 года, максимальная глубина погружения – 6000 м, передача сигналов – в течение 90 дней на частоте 37,5 кГц, импульсы длиной 10 мс
Свободно всплывающий DRU
Корпус: автоматически всплывающая капсула
Объем памяти: 64 Гб
Аккумуляторная батарея: литиевая, металлическая, 7,2 В / 18 Ач (2S5P), срок службы 5 лет
Эксплуатационный ресурс: минимум 168 ч при -20 °C

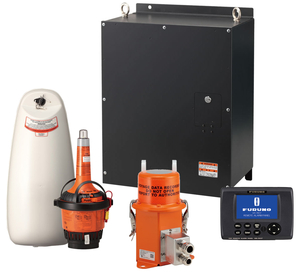

Комплектация регистратора данных рейса FURUNO VR-7000:
- Блок сбора данных VR-7010 (со съёмным жёстким диском 512 Гб и LAN-кабелем 2 м)
- Блок регистрации данных VR-7020, объём памяти 32 ГБ
- Свободно всплывающий блок регистрации данных VR-7021F
- Дистанционная сигнальная панель VR-7017 с цветным ЖК-дисплеем (диагональ 4.3 дюйма)
- Распределительная коробка VR-7022F
