FURUNO TZT9F

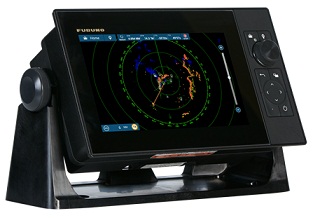

FURUNO TZT9F - навигационный 9 дюймовый мультифункциональный дисплей (МФД). Устройство TZT9F серии NavNet TZTouch3 от компании Furuno представляет собой гибридный МФД: с сенсорным экраном и удобной клавиатурой с регулятором RotoKey, а также с встроенными GPS-приемником и рыбопоисковым эхолотом.

Навигационный мультидисплей FURUNO TZT9F имеет мощный 4-х ядерный процессор, благодаря которому можно плавно прокручивать, панорамировать и масштабировать карту. Кроме того, оператор может управлять судном в трехмерной среде. Встроенный 72-х канальный GPS-приемник устройства TZT9F обновляет данные с частотой 0,1 с (10 Гц).

Мультифункциональный дисплей FURUNO TZT9F может использоваться в качестве блок управления навигационной системой, которая может объединять в сеть радиолокационную станцию (РЛС), прокладчик курса, рыбопоисковый эхолот, приемник АИС и другое судовое электронное оборудование. Можно увеличить мощность встроенного в TZT9F рыбопоискового эхолота TruEcho CHIRP с помощью усилителя мощности.

Особенности мультифункционального дисплея FURUNO TZT9F:

• Мощный 4-х ядерный процессор обеспечивает быстроту проведения операций.
• 9-ти дюймовый многофункциональный дисплей серии TZtouch3.
• Встроенный рыбопоисковый эхолот TruEcho CHIRP мощностью 1 кВт.
• Создание маршрутов на ПК с помощью TZ Navigator, TZ Professional или приложения TZ iBoat для iOS с возможностью загрузки их из облака на прибор. TZ Cloud также может хранить метки, маршруты, границы, фотографии и данные об уловах.
• Возможность подключения мощных твердотельных доплеровских радаров NXT мощностью 100 и 200 Вт
• Объединение до 6 дисплеев TZtouch 3 в одной сети
• САРП: 100 целей с твердотельными датчиками РЛС (DRS4D—/6A/12A —/25A NXT) и 30 целей при подключении к датчиками РЛС с магнетроном.
• АИС: 1000 целей
• Pin Code Lock – для запуска устройства потребуется пароль доступа

Характеристики мультифункционального дисплея FURUNO TZT9F:

Монитор
Тип: Цветной мультисенсорный TFT ЖК-дисплей
Размер экрана: 9 дюймов
Разрешение: WXGA 1280*720
Яркость: 1000 кд/м2
Цвета экрана: 16 770 000 цветов (курсограф), 64 цвета (радиолокатор / рыбопоисковый эхолот)
GPS/WAAS
Тип приемника: встроенный GPS, 72 канала, SBAS: 1 канал (режим C/A, WAAS)
Частота приема: L1 (1575,42 МГц)
Время первого определения координат: 100 с (холодный старт)
Погрешность при определении местоположения: 10 м (GPS), 7 м (MSAS), 3 м (WAAS)
Частота обновления данных: 0,1 с (10 Гц)
Курсограф
Картография: Карта MapMedia mm3d (C-MAP/Navionics/NOAA)
Объем памяти: 30 000 точек пользователя, 30 000 точек для траекторий судна, 200 планируемых маршрутов (500 точек в маршруте)
Предупредительные сигналы: Якорная вахта, XTE, глубина*, скорость, температура поверхности моря*, дальность рейса, датчик уровня топлива*, сигнал по состоянию ветра*, сигнал по приближению к границам (* требуются внешние данные)
Рыбопоисковый эхолот
Частота передатчика: CW: 50/200 кГц, CHIRP: 40–225 кГц
Датчики: 300/600 Вт или 1 кВт (для датчиков FURUNO на 1 кВт требуется MB-1100)
Дальность отображения: 2–1200 м, смещение: 0–1200 м
Режимы увеличения: ACCU-FISH, A-Scope, автоматический режим (рыбалка/плавание), RezBoostTM, режим различения дна, TruEcho CHIRP
Прокрутка изображения: 8 степеней: X4, X2, x1, 1/2, 1/4, 1/8, 1/16, стоп
Сигналы рыбопоискового эхолота: Косяк рыбы, косяк рыбы для режима фиксации дна
Интерфейсы:
Шина CAN/NMEA2000: 1 порт
NMEA0183: 1 последовательный выход
LAN: 1 порт (100 BASE-TX)
USB: 1 порт (USB2.0) для монитора с сенсорным экраном и блока управления
Видеосигнал: нет данных
Внешний источник, вход/выход: 2 порта (переключатель событий и внешний выключатель питания) и 1 порт – вывод сигнала зуммера
Слот для карты памяти SD: 1 слот для Micro SD (Micro SDXC, задний), блок для карт памяти с 2 слотами: модель SDU-001 (дополнительно)
Беспроводная сеть LAN: IEEE802.11b/g/n, частота передачи 2,412–2462 ГГц, 11 дБм макс.
Вибратор: 1 порт x MJ12 для датчиков, 1 порт x MJ7 для DI-FFAMP
Условия окружающей среды
Диапазон рабочих температур: от -15 °C до + 55 °C
Относительная влажность: 93% или менее при + 40 °C
Водонепроницаемость: по стандарту IP56
Питание
Напряжение сети: 12-24 В пост тока, 2.3 - 1.2 А
Энергопотребление: 2.3-1.2 А

Комплектация мультифункционального дисплея FURUNO TZT9F:

• Мультидисплей TZT9F
• Кронштейн для настольной установки
• Защитная силиконовая крышка экрана
• Кабель питания
• Стандартный набор ЗИП (запасные части и принадлежности)
• Комплект монтажных частей и установочных материалов
• Комплект документации (инструкция по эксплуатации, руководство пользователя)

По вопросам цены, наличия, приобретения FURUNO TZT9F можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85, +7 (925) 063-37-47
