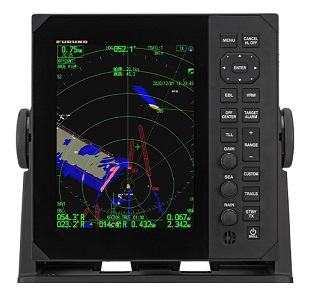

Радар FURUNO FR-10/FR-12

Радар FURUNO FR-10/FR-12 – морская судовая РЛС (радиолокационная станция) с цветным жидкокристаллическим дисплеем (диагональ 10,4/12,1 дюймов), продолжающий традицию радаров серии FR от компании Furuno. Прибор FR-10/FR-12 представляет собой судовую РЛС, в состав которой входит блок вертикально-ориентированного дисплея, который может свободно сочетаться с мощными антеннами DRS-серии, для широкого диапазона задач обнаружения объектов. По эксплуатационным характеристикам эта модель помогает решению самых сложных навигационных задач в суровых морских условиях.

В морском судовом радаре FURUNO FR-10/FR-12 реализованы самые современные технологии, включая новую функцию Risk Visualizer™, обеспечивающую отображение информации о зонах потенциального столкновения и перемещении всех окружающих судов. Также в РЛС FR-10/FR-12 встроены функции Echo Average, Target Analyzer™, Fast Target Tracking™, RezBoost™ и многие другие полезные инструменты отслеживания целей для навигации и выполнения маневров (в частности, Custom AIS), программируемые пользователем функциональные клавиши и поддержка нескольких языков.

Судовой радар FURUNO FR-10/FR-12 совместим со всеми антеннами DRS-серии, что позволяет создавать множество конфигураций. Выбирая диапазон обнаружения (выходную мощность), размер экрана и типоразмер антенны в зависимости от стоящих задач, можно сконфигурировать РЛС FR-10/FR-12, оптимально отвечающую потребностям пользователя. Радар имеет Свидетельство о типовом одобрении Российского Морского Регистра Судоходства (РМРС).

Особенности и возможности судового радара FURUNO FR-10/FR-12:

• Жидкокристаллический цветной дисплей с диагональю 10,4/12,1
• Возможность выбора радарной антенны из широкого спектра серии DRS: DRS2D-NXT, DRS4D-NXT, DRS6A-NXT, DRS12A-NXT, DRS25A-NXT, DRS4DL+, DRS6A X-Class, DRS12A X-Class, DRS25A X-Class
• Улучшенная цифровая обработка эхосигнала для превосходного отображения окружающей обстановки
• Эффективное подавление помех от моря и осадков
• Функция отображения целей автоматической идентификационной системы (АИС) в стандартной поставке – необходимо подключение внешнего АИС
• Возможность отображения эхосигналов широкой цветовой гаммой
• Функция визуализации рисков Risk Visualizer™
• Функция анализатора целей Target Analyzer™ (только для твердотельных датчиков)
• Сопровождение целей Target Tracking™
• Истинные следы эхо-сигналов
• Усреднение эхосигнала Echo Average
• Возможность подключения дополнительных дисплеев (не более 2-х)

Функциональные особенности и возможности радара FURUNO FR-10/FR-12:

• Функция визуализации рисков Risk Visualizer™: позволяет отображать потенциальные зоны столкновения, основываясь на текущем положении и перемещении всех окружающих судов. Благодаря наличию дисплея можно легко и интуитивно понятно оценить ситуацию вокруг вашего судна. Кроме того, по цвету зоны, соответствующему степени опасности столкновения – от зеленого (отсутствие опасности) до красного (опасно), можно оценить ситуацию и предпринять необходимые действия. Это наша первая коммерческая РЛС среднего радиуса действия, в которой реализована указанная функция, являющаяся очередным вкладом в повышение безопасности судоходства.
• Функция быстрого сопровождения целей Fast Target Tracking™: позволяет мгновенно отображать на экране дисплея направление и скорость перемещения цели. Цели с самого начала автоматически отслеживаются, предоставляя возможность мгновенного расчета их траекторий и отображения на экране вектора скорости.
• Функция анализатора целей Target Analyzer™: позволяет анализировать цели и определять опасные объекты, которые могут привести к столкновению с вашим судном. Степень опасности отображается соответствующим цветом. Отображение потенциально опасных целей разным цветом позволяет оператору мгновенно понять масштаб угрозы и предпринять действия для обеспечения безопасности судна.

• Функция усреднения эхосигнала Echo Average демпфирует нестандартные эхосигналы, например, отражающиеся от морской поверхности или струй дождя, а также стабилизирует эхосигналы от рыбопромысловых и других судов. С помощью этой функции легче отслеживать то, что вам необходимо, даже в плохую погоду: при сильных волнах, проливном дожде или в плотном тумане.
• На РЛС FR-12 могут отображаться эхосигналы, наложенные на карты MapMedia MM3D. Более того, при подключении к картплоттеру GP-3700/F* через Ethernet можно показать на дисплее точки и траектории.

*Только для FR-12. Для реализации этой функции необходимо установить в РЛС FR-12 дополнительную плату радиолокационного плоттера OP03-266-E.

Технические характеристики морского радара FURUNO FR-10/FR-12:

Блок управления (дисплей):
Тип FR-10/12: 10,4/12,1 дюймовый цветной ЖК-дисплей
Разрешение экрана FR-10/12: 800 х 600 пикселей (SVGA) / 1024 × 768 пикселей (XGA)
Режимы отображения: курс на..., по заданному курсу, на север, истинное движение, по корме
Вес дисплея FR-10/12: 3,2 / 3,9 кг
Размеры FR-10/12 (Ш х В х Г): 333 х 315 х 152 / 338 х 338 х 173 мм
Интерфейсы: NMEA0183(×3), NMEA2000(×1), LAN(×1), HDMI(×1), USB(×1), замыкание контакта (×1)
Водонепроницаемость: по стандарту IP55 (лицевая панель) IP22 (корпус)
Диапазон рабочих температур: от -15 °C до +55 °C
Электропитание: 12–24 В пост. тока
Ток потребления FR-10/12: 1,1–0,6 A / 1,7–0,9 A

Антенный блок:
Тип: DRS4DL+, DRS2D/4D/6A/12A/25A-NXT, DRS6A/12A/25A X-Class
Шкалы дальности:

• От 0,0625 до 36 морских миль (DRS4DL+)
• От 0,0625 до 48 морских миль (DRS2D/4D-NXT)
• От 0,0625 до 72 морских миль (DRS6A-NXT)
• От 0,0625 до 96 морских миль (DRS6A/12A/25A X-Class, DRS12A/25A-NXT)

Выходная мощность: зависит от выбранного антенного блока

Комплект поставки судового радара FURUNO FR-10/12:

• Блок (дисплей) управления FR-10/12
• Кабель локальной сети (MOD-Z0272) 2/5/10 м
• Кабель питания MJ-A3SPF0024-035C (FR-10) / MJ-A3SPF0013A-035C (FR-12)
• Набор крепежных частей для установки
• Стандартный комплект запасных частей и инструментов (ЗИП)
• Комплект документации (руководство по установке, инструкция пользователя)

Опционально:

• Антенный кабель FRU-2P5S-FF-xxM-A 5/10/15/20/30 м
• Антенный блок DRS4DL+, DRS2D/4D/6A/12A/25A-NXT, DRS6A/12A/25A X-Class
• Антенный блок питания 12-24 В пост. тока (зависит от конфигурации)
• Концентратор локальной сети HUB-101 (для подключения дополнительных дисплеев)
• Дополнительный дисплей FR-10/12
• Плоттер, совместимый с локальной сетью (LAN)
• GPS-навигатор (NMEA0183)
• Спутниковый компас (NMEA0183)
• Датчик курса (NMEA0183)
• Курсограф (NMEA0183)
• АИС-приемник/приемопередатчик (NMEA0183)
• Внешний зуммер (NMEA0183)
• NMEA2000 Backbone
• внешние устройства NMEA (текстового протокола связи морского навигационного оборудования)
• Внешний монитор (HDMI)
• Мышь, подключаемая к USB-порту, или флэш-память
• Выпрямитель PR-62

По вопросам приобретения, цены, наличия радара FURUNO FR-10/FR-12 можно написать на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85, +7 (925) 063-37-47
