FURUNO FCV-2100 Mark2

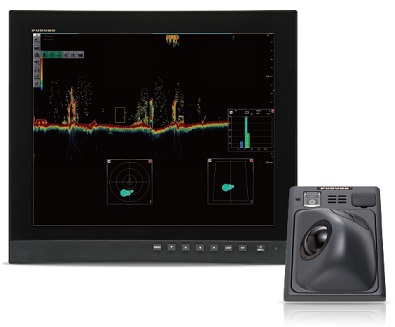

FURUNO FCV-2100 Mark2 – эхолот типа «черный ящик» с технологиями Split Beam и TruEcho CHIRP. Устройство FCV-2100 Mark2 от компании FURUNO разработано специально для эксплуатации на рыболовных судах, специализирующихся на промысле пород с высокой плотностью косяка. Благодаря использованию комбинации технологий Split Beam и TruEcho CHIRP одновременно, точность определения размера рыб улучшилась, а четкость изображения повысилась. Длина импульса эхо-сигнала составляет всего 0,04 мс. Рабочий диапазон глубин модели - от 10 до 800 метров.

Выбрав область, в которой эхолот FURUNO FCV-2100 Mark2 будет определять размеры и распределение рыбы/плотность косяка, можно увидеть эти данные на дисплее в виде графика. Максимально до трех выбранных областей одновременно можно выводить на экран, тем самым произвести сравнение размеров рыб и анализ состава косяка. Простая и понятная работа с прибором FCV-2100 Mark2 осуществляется при помощи блока управления трекболом и панели быстрого доступа InstantAccess™. Возможно подключение монитора типа XGA, SXGA, Full HD, UXGA или WUXGA.

Эхолот FURUNO FCV-2100 Mark2 представляет собой модули конфигурации "Black Box", то есть без дисплея, в комплектацию которого входят: блок процессора, блок управления трекболом, блок приемопередатчика и датчик. Компактные размеры блоков и датчик (преобразователь) с диаметром всего 16 см позволяет устанавливать модель FCV-2100 Mark2 на небольших рыболовных судах.

Особенности и преимущества эхолота FURUNO FCV-2100 Mark2:

• Высокая точность и более чёткие изображения целей позволят вам максимально эффективно использовать время на рыбалке
• Отображение исключительно точных измерений размера рыбы в удобной для понимания графической форме
• Простая работа с трекболом и панелью быстрого доступа InstantAccess™
• Можно записывать и воспроизводить неподвижные изображения и эхолокационные данные (в блоке процессора можно сохранить максимум 99 изображений)
• Точность измерения размера рыбы повышена за счет внедрения технологии Split Beam
• Определение и отображение размеров рыбы в трех местах одновременно, что позволяет сравнивать размеры рыб и анализировать состав косяка
• При установке приблизительного целевого размера рыбы заранее - эхолот обеспечивает селективное определение рыбы
• Проверка прошлых изображений с помощью удобного режима прокрутки назад - очень полезная функция, когда нужно увидеть проплывающую мимо стаю рыб
• Заранее определяет приблизительный размер целевой рыбы, обеспечивая выборочный лов, что позволяет повысит эффективность промысла
• Подключение сетевого эхолота DFF3-UHD дает возможность поиска рыбы на больших глубинах
• Стабильный поиск с функцией корректировки качки. Корректирующая функция забрасывания (движение судна вверх и вниз) позволяет стабильно отображать рельеф морского дна даже при волнении моря (необходимо подключить Satellite Compass™ (спутниковый компас))

Основные характеристики эхолота FURUNO FCV-2100 Mark2:

Рабочая частота: 100 кГц
Выходная мощность: 1 кВт, FM передача
Скорость передачи: не более 800 импульсов/мин
Длина импульса: 0,04 мс

Блок процессора

Диапазон глубин: 10–800 м
Индикация: 64 цвета (16 цветов доступной настройки)
Сдвиг диапазона: максимум 800 м
Диапазон увеличения: 2–200 м
Режим отображения: одиночный режим, масштабирование, отображение внешнего эхолота, расширение захвата дна, масштабирование дна, масштабирование маркера, масштабирование дискриминации

Интерфейсы

HDMI: 2 порта (Тип А)
Варианты подключаемых дисплеев: XGA (1024x768), SXGA (1280x1024), Full HD (1920x1080), UXGA (1600x1200), WUXGA (1920x1200)
NMEA: 5 портов, NMEA0183 v1.5/2.0/3.0
Ключевой: 2 порта, RS-485, для блока управления
LAN: 2 порта (для блока приемопередатчика, внешнего эхолота), Ethernet, 100Base-TX
USB2.0: 2 порта
USB3.0: 2 порта
Внешнее управление ПК: 1 порт

Электрические

Источник питания блока приемопередатчика: 24 В пост. тока
Источник питания блока процессора: 12-24 В пост. тока
Энергопотребление блока приемопередатчика: 1,6 A
Энергопотребление блока процессора: 4.0-2.0 A
Выпрямительный блок PR-62 (опция): 100/110/220/230 В, 1 фаза, 50-60 Гц
Конвертер питания PR-241 (опция): 100-230 В, 1 фаза, 50-60 Гц

Окружающая среда

Диапазон рабочих температур блока приемопередатчика: от -15°C до +55° C (хранение от -30°C до +70° C)
Диапазон рабочих температур блок процессора/ блока управления трекболом: от -15°C до +55° C
Относительная влажность: 93% или менее при +40°C
Водонепроницаемость блока приемопередатчика/ блок процессора: IP22
Водонепроницаемость блока управления трекболом: IP22 (IPX0 – с открытой крышкой USB-порта)
Вибрации: по стандарту IEC60945 Ed.4

Физические

Размеры процессорного блока (В х Ш х Г):  449 x 376 x 98 мм
Размеры блока приёмопередатчика (В х Ш х Г): 364 x 390 x 75 мм
Размеры преобразователя (В х Г): 135 x 160 мм
Вес процессорного блока: 8 кг
Вес блока приёмопередатчика: 5,2 кг
Вес преобразователя: 7 кг

Комплект поставки эхолота FURUNO FCV-2100 Mark2:

• блок процессора FCV-2101-MK2 с кабелем питания
• блок приемопередатчика FCV-2102-MK2 с кабелем питания и LAN-кабелем, 2/5/10 м
• блок управления трекболом RCU-026 с кабелем, 5/10 м
• датчик FCV-2103 с кабелем 30м
• Установочные материалы
• Стандартный комплект ЗиП
• Документация (инструкция, руководство пользователя)

Опционально:

• Дисплей
• Выпрямительный блок PR-62
• Блок питания переменного/постоянного тока PR-241
• Кабель HDMI/DVI
• Кабель LAN
• Комплект OP24-27 для скрытого монтажа блока управления трекболом RCU-026
• Ферритовый сердечник
• Материалы для установки

По вопросам приобретения, цены, наличия FURUNO FCV-2100 Mark2 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефонам: +7 (916) 342-43-85, +7 (925) 063-37-47
