INTELLIAN V130NX
INTELLIAN V130NX - 3-осевая судовая VSAT система (терминал) Ku- и Ka-диапазона с диаметром отражателя 125 см. Модель V130NX марки Intellian может быть легко преобразована из Ku- в Ka-диапазон путем изменения радиочастотных характеристик, установленных в центре, с помощью комплекта для переоборудования. Отражатель уже настроен по частоте для обоих спутниковых диапазонов, что обеспечивает максимальную работоспособность в обоих диапазонах.
Терминал INTELLIAN V130NX предлагает различные варианты BUC с мощностью до 40 Вт для максимальной пропускной способности, что обеспечивает более высокие скорости передачи данных и глобальную работу. Модель V130NX идеально подходит для установки на коммерческих судах и морских платформах нефтегазовой промышленности для проведения важнейших операций, где требуется бесперебойное соединение и связь.
Судовая VSAT система INTELLIAN V130NX полностью совместим со спутниковыми модемами iDirect, SatLink, Hughes, Newtec, GILAT и Comtech. Дополнительное преимущество терминала V130NX – простая установка с подключением всего одного кабеля, благодаря чему обеспечивается быстрый ввод в эксплуатацию. Пользователи могут работать с веб-интерфейсом (приложением) Intellian AptusNX, просто подключив ноутбук к ACU (блок управления антенны), без необходимости загружать дополнительное программное обеспечение. С помощью мастера установки (в AptusNX) с пошаговым руководством по вводу в эксплуатацию системы INTELLIAN V130NX упрощается настройка. С расширенными возможностями диагностики, AptusNX может отправлять предупреждение оператору, когда необходимо профилактическое обслуживание.
Ключевые особенности судовой VSAT системы INTELLIAN V130NX:
- Двухдиапазонный (Ku- и Ka-) оптимизированный отражатель
- Диаметр отражателя 1,25 м
- Различные варианты BUC с мощностью до 40 Вт
- Высокая надежность и упрощенное обслуживание
- Упрощенная установка – всего один коаксиальный кабель для соединения с антенной, что не требует открывать обтекатель во время установки и тестирования
- Мастер установки (в AptusNX) с пошаговым руководством по вводу в эксплуатацию
- Простое управление с автоматическими и предварительно установленными настройками

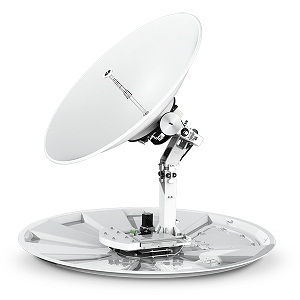

- 3-осевая стабилизированная антенная платформа с неограниченным азимутальным диапазоном
- Стандартно поставляется в конфигурации Ku-диапазона с лучшими характеристиками отражателя во всех основных спутниковых сетях и конвертируется в работу в Ka-диапазоне всего за 10 минут
- Один коаксиальный кабель
- Встроенный веб-интерфейс AptusNX для удаленного управления, контроля и обновления обеспечивает техническую поддержку на борту

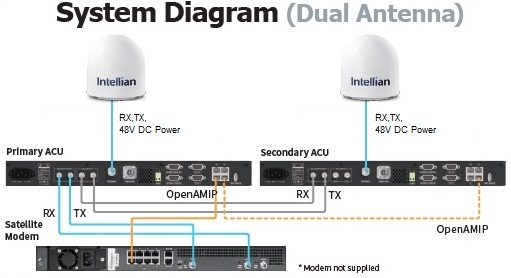

- Встроенный в ACU Mediator поддерживает работу с двумя антеннами для бесперебойного соединения на борту
- Нет необходимости перебалансировать систему после преобразования BUC
- Возможность поиска без гироскопа сигнала спутника исключает необходимость интеграции с бортовым компасом
- Предзагружена глобальная библиотека спутников
- Полная совместимость со всеми операторами VSAT работающими в Ku диапазоне
- Предварительно настроенные параметры модема, представленные в AptusNX
Технические характеристики судовой VSAT системы INTELLIAN V130NX:
Антенный блок

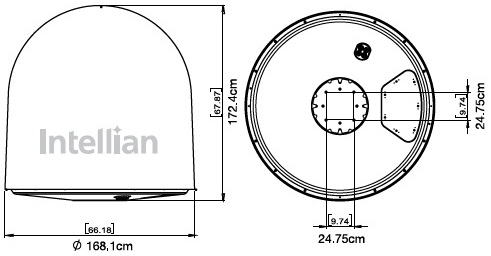

Высота обтекателя: 172.4 см
Диаметр обтекателя: 168.1 см
Диаметр отражателя: 125 см (49,2 дюйма)
Вес: 150 кг
Тип: 3-х осевая
Азимутальный диапазон: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон регулировки кроссполяризации: до ± 37 °
Точность стабилизации: пиковое отклонение 0,2 ° при максимальном движении судна
Тормозная система двигателя: динамический тормоз
Частота передатчика: Ku-диапазон 13,75 ~ 14,5 ГГц
Усиление на передачу: 43,5 дБи 14,25 ГГц (без обтекателя)
Частота приемника: Ku-диапазон 10,7 ~ 12,75 ГГц
Усиление на прием: 42,0 дБи 11,7 ГГц (без обтекателя)
Соотношение G/T: 21,0 дБ / K при 12,75 ГГц (чистое небо, высота 30°)
Мощность BUC: 8 Вт, 16 Вт, 25 Вт, 40 Вт (опция)
LNB: Intellian PLL LNB
Поляризация: Linear, Cross & Co-pol

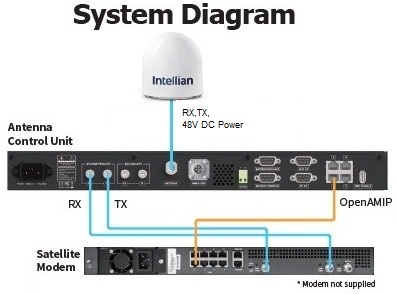

Антенный кабель: один 50-омный коаксиальный кабель для Rx, Tx, FSK, подключения и питания от ACU к ADU
Блок управления антенной
Размеры (Ш × Г × В): 43,1 × 35 × 4,4 см
Вес: 5,2 кг
Дисплей: 256 x 64 графический OLED
Интерфейс гирокомпаса: NMEA 2000 / NMEA 0183
Интерфейс Mediator: Да (встроенный в ACU, первичное / вторичное управление на AptusNX)
Интерфейс модема: порт Ethernet / RS-232C, -422C / консоль I/O
Удаленное управление: есть
Wi-Fi: есть (с ключом Wi-Fi)
Порт управления: есть
Intellian LAN порт: есть
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 4А
Комплектация судовой VSAT системы INTELLIAN V130NX:
- Антенный блок V130NX
- Блок управления
- Комплект соединительных кабелей
- Кабели питания
- Комплект инструкций
