INTELLIAN GX100NX/GX100NX HP
INTELLIAN GX100NX/GX100NX HP - морской терминал спутниковой связи Ka-диапазона, который использует высокоскоростной широкополосный сервис Global Xpress (GX) компании Inmarsat, с отражателем диаметром 105 см. Система GX100NX/GX100NX HP марки Intellian спроектирована и разработана с облегченным антенным блоком, чтобы максимально упростить установку.
Морской терминал спутниковой связи INTELLIAN GX100NX/GX100NX HP имеет лучшие в своем классе радиочастотные характеристики, обеспечивая самую лучшую, которая только может быть на данный момент, производительность. Модель GX100NX с мощностью встроенного BUC - 5 Вт может модернизироваться до модели GX100NX HP (High Power) с более высокой мощностью BUC - 10 Вт, обеспечивающей более высокую пропускную способность.
Система Intellian GX100NX/GX100NX HP снабжена новой операционной платформой, обеспечивающей быструю настройку и активацию с помощью интеллектуального программного обеспечения AptusNX. Также терминал GX100NX/GX100NX HP имеет всего один универсальный модуль GX BDT, который объединяет GX-модем и GX-контроллер, что упрощает монтаж в стойку FX.
Ключевые особенности морского терминала спутниковой связи INTELLIAN GX100NX/GX100NX HP:
- Поддержка широкополосного сигнала Ka-диапазона 2,5 ГГц: подготовлен к будущей коммерческой поддержке широкополосного Ka-диапазона 2,5 ГГц в обтекателе и отражателем с настройкой частоты.
- Универсальное подпалубное оборудование: совершенно новый GX BDT объединяет ACU, модем GX, блок питания, 4-портовый коммутатор и посредник GX.
- AptusNX - точная и усовершенствованная платформа самодиагностики, автоматическая настройка (GPS, курс, смещение носовой части судна) и кабельное соединение с пошаговым мастером установки.
- Готовность к приему в будующем GX широкополосных услуг Ka-диапазона 2,5 ГГц
- Обтекатель и отражатель с частотной настройкой
- Возможность легко конвертировать для следующего поколения спутников GX-R2 GX
- Стандартные модульные компоненты для всей серии NX
- Главный блок управления, сенсорный блок, блок выключателя питания и двигатель совместимы с серией NX.
- Приблизительное сокращение количества общих деталей на 40% снижает эксплуатационные расходы и повышает доступность запчастей
Характеристики морского терминала спутниковой связи INTELLIAN GX100NX/GX100NX HP:

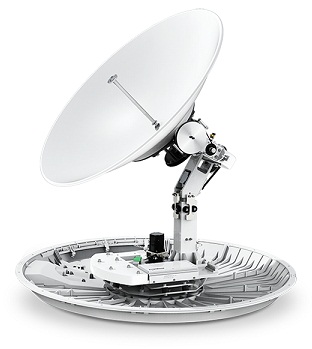

Антенный блок
Размер обтекателя (В х Д): 145,8 x 137,9 см
Диаметр отражателя: 105 см (41,3 дюйма)
Вес антенного блока: 110 кг
Тип антенны: 3-х осевая
Азимутальный диапазон: неограниченный
Диапазон угла места: от -20 ° до 115 °
Диапазон регулировки кроссполяризации: до ± 37 °
Точность стабилизации: пиковое отклонение 0,2 ° при максимальном движении судна
Тормозная система двигателя: динамический тормоз
Частота передачи: 29,0 ~ 30,0 ГГц Ka-диапазон
Частота приема: 19,2 ~ 20,2 ГГц Ka-диапазон
Усиление на передачу: 47,7/48,2 дБи на частоте 29,5 ГГц (без обтекателя)
Усиление на прием: 44,0/44,5 дБи при 19,7 ГГц (без обтекателя)
Отношение G / T: более 20,1 дБ / К (мин.)
Мощность BUC: 5 Вт/10 Вт
Поляризация: линейная (Tx: RHCP, Rx: LHCP)
Антенный кабель: один 50-омный коаксиальный кабель для Rx, Tx, данных и питания
Блок управления
Размеры (Ш × Г × В): 43,1 × 41,1 × 4,4 см
Вес: 5,7 кг
Дисплей: OLED
Интерфейс гирокомпаса: NMEA 2000 / NMEA 0183
Интерфейс Mediator: встроенный GX
Модем: встроенный GX
Удаленное управление: есть
Порт управления: есть
Intellian LAN порт: есть
Требования к питанию: 100 ~ 240 В переменного тока, 50 ~ 60 Гц, 3А
Комплектация морского терминала спутниковой связи INTELLIAN GX100NX/GX100NX HP:
- Антенный блок GX100 NX/GX100 NX HP
- Блок управления BDT
- Кабели соединительные, питания
- Инструкция по установке, эксплуатации и работе с приложением Aptus NX
По вопросам приобретения, цены, наличия морского терминала спутниковой связи INTELLIAN GX100NX/GX100NX HP можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
