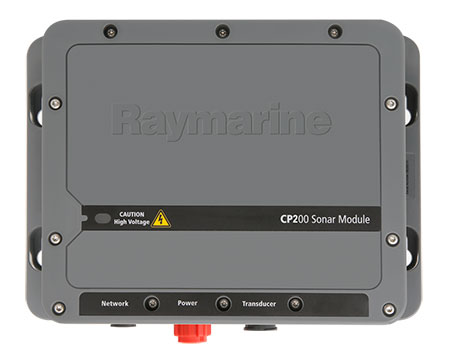

Raymarine CP200
Raymarine CP200 - эхолот конфигурации «черный ящик» (Black Box) с технологией SideVision™ (боковой обзор), обеспечивающий кристально чистое изображение информации, отображение рыбы, скопления мелких стай (бель) и детализированную структуру дна, благодаря технологии CHIRP.
Использование технологии CHIRP, получившей заслуженное признание в эхолотах DownVision (подводный обзор), обеспечило возможность работы эхолота Raymarine CP200 SideVision™ (боковой обзор) на большие расстояния, с более четким изображением и определением большего количества рыбы, чем все традиционные эхолоты бокового обзора.
Основные особенности Raymarine CP200:
- Сетевая интеграция: блок эхолота CHIRP SideVision может использоваться с многофункциональными дисплеями aSeries, cSeries, eSeries и gS Series.
- Работа с несколькими эхолотами: изображение эхолота CHIRP SideVision™ можно комбинировать с изображением от других эхолотов на одном экране, в реальном времени. Комбинирование с классическим цифровым эхолотом или с CHIRP DownVision™.
- Отображение рыбы и структуры дна на расстоянии до 183 метров по горизонтали в каждую сторону.
- Технология CHIRP обеспечивает кристально чистое изображение с потрясающей детализацией.
- Возможность настройки датчика эхолота CPT200 для использования на мелководье или на больших глубин.
Эхолот Raymarine CP200 обеспечивает отображение информации настолько близкое к реальности, что эту технологию назвали Visionality™, благодаря чему на экране видна потрясающее фотореалистичное изображение под судном поверхности дна и искусственных объектов, созданных человеком.
Технология Raymarine CHIRP обеспечивает высокую детализацию изображения и превосходные характеристики дальности бокового обзора. Идентификация объектов и обнаружение рыбы возможны на расстоянии до 183 метров в каждую сторону!
Датчик Raymarine CPT-200 - лучший по характеристикам в классе датчиков бокового обзора. Конструкция датчика состоит из двух независимых излучателей с технологией CHIRP. Положение каждого излучателя можно регулировать, изменяя угол наклона. Верхнее положение излучателей обеспечивает больший охват пространства на водоемах с малыми глубинами. Низкий угол наклона излучателей – для водоемов с большой глубиной.
Возможность изменения положения излучателей датчика SideVision™ обеспечивает максимальную эффективность при использовании как на мелководье, так и на больших глубинах. Дальность обнаружения объектов каждого излучателя может составлять до 183 метров от судна.
Датчик Raymarine CPT-200 разработан специально для использования с CHIRP эхолотом CP200 и обладает превосходными рабочими характеристиками.
Основные особенности датчика CPT-200 эхолота Raymarine CP200:
- Используется с эхолотом бокового обзора CP-200 CHIRP SideVision™.
- Устанавливается на транец лодки.
- Независимые правый и левый излучатели датчика могут быть настроены на сканирование в условиях малых, средних, или больших глубин.
- Прочный кронштейн из нержавеющей стали, с защитой от удара.
- Датчик CPT-200 SideVision™ оснащен запатентованной системой откидывания в случае столкновения с препятствием, после чего датчик может быть быстро возвращен в исходное рабочее положение.
Совместное использование эхолота Raymarine CP200 SideVision™ (бокового обзора) с эхолотом CHIRP DownVision™ сможет обеспечить обзор подводного пространства под судном в диапазоне 180 градусов. Можно использовать одновременно обе технологии CHIRP SideVision™ и DownVision™, подключив модуль Raymarine CP200 к многофункциональному дисплею aSeries (модели a68/a78/a98/a128) со встроенным эхолотом DownVision™ или к другим многофункциональным дисплеям (МФД), подключив два модуля эхолота: с технологией CHIRP DownVision™ (модуль CP100) и с технологией CHIRP SideVision™ (модуль CP200).
Блок бокового обзора Raymarine CP200 подключается ко всем многофункциональным дисплеям А-серии, C-серии, Е-серии и gS-серии.
Технические характеристики эхолота Raymarine CP200:

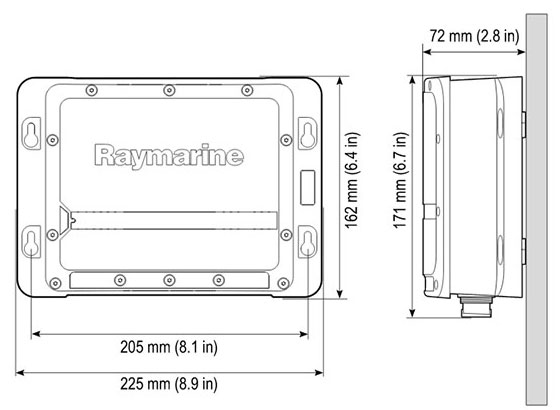

Размеры (ДхШхВ), мм
|
225х162х72
|
Вес, кг
|
0.6
|
Разъемы
|
Питание (кабель питания), Датчик (9-ти контактный), Сетевой разъем RayNet
|
Характеристики CHIRP SideVision™
Рабочие Каналы
|
2 раздельных канала CHIRP SideVision™, левый и правый
|
Покрытие луча
|
Левый и правый веерообразные лучи - широкий в направлении лево/право, - узкий в направлении корма/нос.
|
Диапазон дальности
|
До 183 метров
|
Характеристики Питания
Номинальное напряжение
|
12 В / 24 В постоянного тока
|
Диапазон рабочего напряжения
|
От 10,8 В до 31,2 В постоянного тока
|
Потребление питания
|
5,6 Вт (максимум)
|
Ток
|
1 A (пиковое)
|
Предохранитель / Автоматический прерыватель
|
5 А
|
Характеристики Окружающей Среды
Диапазон Рабочих Температур
|
От 0° до +55°
|
Диапазон Температур Хранения
|
От -30° до +70°
|
Относительная Влажность
|
95%
|
Водозащита
|
IPX6 and IPX7
|
Комплектация эхолота Raymarine CP200:
- Блок эхолота CP200 - 1 шт.
- Документация (англ.) - 1 шт.
- Монтажные винты - 4 шт.
- Кабель питания 1м - 1 шт.
Варианты поставки:
- блок эхолокации Raymarine CP200 CHIRP SideVision с транцевым датчиком Глубины/Температуры CPT200 в комплекте.
- блоки эхолокации Raymarine CP100 (CHIRP DownVision) + CP200 (CHIRP SideVision) и транцевые CHIRP датчики CPT-100 и CPT-200.
По вопросам приобретения, цены, наличия Raymarine CP200 можно обращаться на электронную почту info@nav-tech-marine.ru или позвонить по телефону: +7 (916) 342-43-85
