FURUNO DS-85
FURUNO DS-85 - доплеровский гидроакустический лаг с цветным 4,3-дюймовым дисплеем. Модель DS-85 от компании Furuno представляет собой прибор, предназначенный для измерения скорости и дистанции (SDME), работа которого основана на эффекте Доплера.
Доплеровский гидроакустический лаг FURUNO DS-85 соответствует последним требованиям IMO и IEC. Особенностью доплеровского лага DS-80 является способность с высокой точностью измерять собственную скорость судна на самом малом ходу.
Сигнал доплеровского лага FURUNO DS-85 проникает сквозь акустический шум и пограничный слой, при измерении скорости судна относительно воды (STW) в слоях воды, расположенных под килем, что приводит к более стабильному и точному измерению скорости по сравнению с данными, получаемыми от электромагнитного лага. Парные лучи с звуковой частотой 2 MГц обеспечивают точность измерений DS-85 в штормовую погоду.
Датчик DS-8530, разработанный по последнему слову техники, лага FURUNO DS-85 может монтироваться непосредственно в корпус судна или с использованием клинкета. Новый компактный клинкет DS-854 прост в установке и весит всего 27 кг.
Особенности доплеровского гидроакустического лага FURUNO DS-85:
- Высокоточное и стабильное измерение скорости судна. При движении судна по воде создается акустический шум, известный как пограничный слой. Помехи от такого шумового слоя могут вызывать ошибки в работе акустических устройств. При измерении скорости судна относительно воды (STW) в слоях воды, расположенных под килем, сигнал лага FURUNO DS-85 проникает сквозь этот шум и пограничный слой, что приводит к более стабильному и точному измерению скорости по сравнению с данными от электромагнитного лага.
- Датчик DS-8530 разработан по последнему слову техники: работает на высокой частоте 2 МГц и способен с высокой точностью измерять собственную скорость судна на самом малом ходу, а также имеет оптимальные параметры ширины и угла сканирования.
- Улучшенная стабильность: новый датчик и улучшенный алгоритм процесса обработки сигнала уменьшают помехи от пузырьков воздуха/пены, обеспечивая более стабильные и надежные данные.
- Компактный и легкий клинкет на 30% легче стандартного, весит всего 27 кг.
- При замене предыдущей модели лага DS-80 компании FURUNO на новый DS-85 возможно использовать тот же клинкет, танк и даже датчик DS-820 - в таком случае рабочая частота будет 1МГц

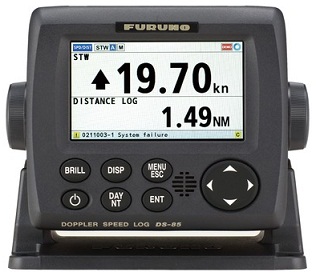

- Яркий цветной жидкокристаллический дисплей с диагональю 4,3 дюйма. Информация, отображаемая на дисплее, легко различима даже на расстоянии благодаря крупным размерам символов и чистым ярким тонам.
Доплеровский лаг FURUNO DS-85 соответствует последним стандартам IMO и IEC:
IMO A.694(17)
|
IEC61023 Ed.3.0
|
IMO A.824(19)
|
IEC61162-1 Ed.5.0
|
IMO MSC.36(63)
|
EC61162-2 Ed.1.0
|
IMO MSC.97(73)
|
IEC61162-450 Ed.2.0
|
IMO MSC.191(79)
|
IEC62288 Ed.2.0
|
IMO MSC.302(87)
|
IEC60945 Ed.4.0 IEC62923-1/-2 Ed.1.0
|
Основные технические характеристики доплеровского лага FURUNO DS-85:
Количество сканирующих лучей: 2
Частота передачи: 2 МГц
Диапазон измерения скоростей:
- Вперед: 0 - 40 узлов
- Задний ход: 0 - 10 узлов
Диапазон измерения расстояний: от 0 до 999999,99 морских миль
Вывод сигнала о скорости судна: по одной оси, скорость относительно воды
Погрешность измерений скорости судна: ±1% или ±0,1 узла (большее из 2-х значений)
Погрешность измерений расстояний: ±1% или ±0,1 морских миль (большее из 2-х значений)
Глубина измерения скорости судна под килем: 3 м под днищем или глубже
Электропитание: 100-115В переменного тока: 0,6А; 200-230В переменного тока: 0,4А
Блок дисплея
Тип: цветной LDC WQVGA
Размер диагонали экрана: 4,3 дюйма
Яркость экрана (min/max): менее 0,1 / более 600 кд/м2
Регулировка яркости: 18 уровней
Режимы отображения: скорость и расстояния судна, скорость судна, расстояния, аналоговый счетчик
Интерфейс (количество разъемов)
Последовательный ввод данных: 2
Последовательный вывод данных: 3
Ethernet: 1
Ввод от внешнего источника импульсов: 1
Дополнительный экран: 2
Подсветка: 1
Выходной сигнал об отказе питания: 1
Выходной сигнал о системном сбое (доп.функция): 1
Вывод аналогового сигнала (доп.функция): 4
Вывод импульсных сигналов о скорости (доп.функция): 1
Условия окружающей среды
Диапазон рабочих температур:
- от -15° C до +55° C (дисплейный блок, распределительный блок, блок приёмопередатчика);
- от -5° C до +35° C (датчик)
Гидроизоляция:
- дисплейный блок - IP22 (IP35 с установкой водонепроницаемого комплекта),
- распределительный блок - IP22 (IP20 с установкой на столе),
- блок приёмопередатчика - IP44,
- датчик – IPX8
Вибрация: EC 60945 Ed.4.C

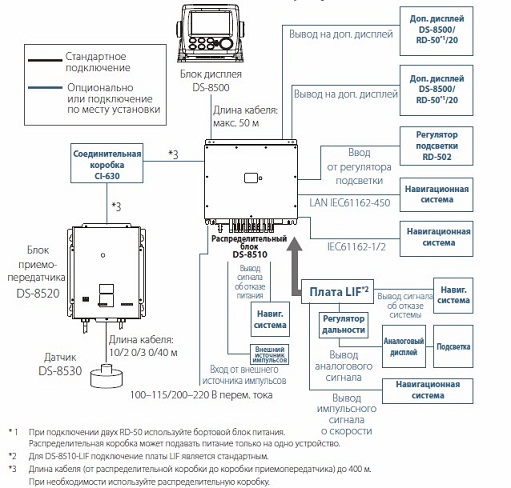

Комплект поставки доплеровского лага FURUNO DS-85:
- дисплей DS-8500 (c кронштейном)
- распределительный блок DS-S510/ DS-8510*
- блок приёмопередатчика DS-8520
- датчик DS-8530
- монтажный комплект
- стандартный комплект ЗИП
- комплект инструкций (рус./англ.)
Опционально:
- Дополнительный дисплей DS-8500/RD-50/RD-20
- Аналоговый дисплей 5L20C/FL-200S
- Регулятор дальности для аналогового дисплея DS-389/MF-22R
- Регулятор подсветки для аналогового дисплея DS-F25/DS-FE25/DS-S25/DS-SE25
- Регулятор подсветки RD-502
- Пульт дистанционного управления RD-501 для RD-50/2C
- Распредилительная коробка CI-630
- Днищевой танк судна выступающего типа DS-781
- Днищевой танк судна углубленного типа DS-784
- Клинкет шарового типа DS-854
- Клинкет DS-786
- Комплект платы LIF OP65-5
- Панель для консольного монтажа OP24-35
- Комплект для F-образного крепления с монтажной прокладкой OP05-141
- Водонепроницаемый комплект OP05-139
- Комплект запасных частей OP05-140
- Замок СК OP65-4
- Комплект кабелей OP05-146
- Комплект для защиты кабелей OP05-147
- Материалы для установки
*Технические характеристики приведены для установленной платы LIF. При использовании аналоговых сигналов, вывода сигнала с панели лага или сигнала отказа системы необходима установка платы LIF.
