KODEN KDS-8000BB
KODEN KDS-8000BB – цифровой широкополосный гидролокатор (сонар) секторного обзора конфигурации «черный ящик». Устройство KDS-8000BB марки Koden обладает мощностью 1.0 кВт и диапазоном выходной частоты сканирования от 130 до 210 кГц с шагом 0,1 кГц. Выходная частота выбирается пользователем легко и быстро в зависимости от расстояния до цели и её вида. Выбор частоты также позволяет избежать помех, создаваемых гидролокаторами (сонарами) и эхолотами соседних судов.
Сонар KODEN KDS-8000BB использует уникальную технологию цифровой обработки сигналов, созданную специалистами компании KODEN - Digital Processing series V (сокращено KDP-V), которая позволяет получать изображение высокого разрешения в ближних диапазонах и уменьшает шумы в дальних. Сонар KDS-8000BB предлагает пять режимов работы для различных способов ловли:
- Режим гидролокатора (Sonar) рекомендуется для поиска рыбы вокруг судна.
- Режим смещения центра (Off-center) для получения информации о том, что впереди судна.
- Режим рыбопоискового эхолота (Echo sounder).
- Режим сканирования дна (Bottom scan) для определения подводных объектов и характера дна.
- Режим гидролокатора (Dual Sonar)
Широкополосный гидролокатор KODEN KDS-8000BB поставляется без дисплея, что дает возможность использовать любой доступный или заказать опционально ЖК-монитор (LCD) с диагональю 17 дюймов. Усовершенствованный блок излучателя устройства KDS-8000BB с механизмом спуска-подъема стал более компактным и оставляет больше свободного пространства на судне после установки.
Особенности и возможности гидролокатора KODEN KDS-8000BB:
- Быстрая смена изображений благодаря высокой частоте вращения с сектором в 45° при использовании 9 лучей по 5.
- Высокое разрешение и четкие изображения благодаря улучшенной цифровой обработке сигналов Koden.
- Смена частоты в процессе работы благодаря улучшенной широкополосной технологии.
- Пять режимов представления с быстрым доступом (Sonar, Off-Center, Bottom Scan, Echo Sounder и Dual Sonar).
- Улучшенная память Condition Memory для быстрого сохранения настроек и параметров.
- Простой монтаж гидролокатора секторного обзора без дисплея.
Основные характеристики гидролокатора KODEN KDS-8000BB:
Мощность (RMS): 1.0 кВт
Требование к размеру и типу дисплею: разрешение XGA(1024 × 768) или HD(720P)(1280×720) (выбирается заказчиком)
Количество цветов: 8 цветов; 16 цветов
Диапазоны глубин: 10 - 1200 метров/30 - 4000 футов/10 - 700 fm/10 - 800 l.fm (пользователь может выбрать из 8 предлагаемых диапазонов)
Размеры процессорного блока (Д х Ш х В): 358 х 259 х 122 мм
Размеры блока (клавиатуры) управления (Д х Ш х В): 100 х 324 х 54 мм
Размеры процессорного блока (Д х Ш х В): 648 х 355 х 70.7 мм
Вес процессорного блока: 5,1 кг
Вес блока (клавиатуры) управления: 1,1 кг
Вес блока трансивера: 12 кг
Вес блока излучателя со спускоподъемным механизмом: 59 кг
Диапазон напряжения питания: 10,8 - 31,2 В постоянного тока
Потребляемая мощность процессора: 80 Вт и менее (24 В постоянного тока)
Потребляемая мощность подъем./спуск. блок: 450 Вт и менее (24 В постоянного тока)
Порт NMEA: 1 общий (вход/выход)
Формат входных данных: NMEA 0183, GGA, GLL, HDG, HDM, HDT, RMC, VTG, ZDA
Формат выходных данных: NMEA 0183, DBT, DPT, GGA, GLL, MTW, RMC, TLL, VTG, ZDA
Углы сканируемого сектора:
- Режим секторного сканирования с шагом 45°: 45° 90° 135° 180° 225° 360°
- Режим сканирования PPI:
- с шагом 6°: 6 ° 30° 54° 102° 150° 198° 246° 360°;
- с шагом 12°: 12° 36° 60° 60° 108° 156° 204° 252° 360°;
- с шагом 18°: 18° 54° 90° 126° 162° 198° 234° 360°.
- Углы сектора в режиме сканирования дна:
- с шагом 6°: 6 ° 30° 54° 78° 102° 126° 150° 174°;
- с шагом 12°: 12° 36° 60° 84° 108° 132° 156° 180°.
Углы наклона: от +5° до -90° (шаг 1°)
Угол луча:
- Горизонтальный: 6°, 12°, 18°, 45°
- Вертикальный: от 8,4°(130 Гц) до 5,2°(210 кГц)
Центр пеленга: шаг 1°
Режимы представления: Sonar, Off-center, Bottom scan, Echo sounder, Dual Sonar
Смещение от центра: вперед, назад, влево, вправо
Захват цели: обратный, горизонтальный, горизонтальный + вертикальный, маркер + горизонтальный, маркер + вертикальный
Функции: TVG, подавление цвета, динамический диапазон, отображение компаса, ширина импульса, A-scope, кнопка CM, подавление помех, корректировка изображения, отображение пеленга, автоматический подъем корпусного блока
Выходная мощность (RMS): 1,0 кВт
Диапазон рабочих частот: 130 - 210 кГц (шаг 0,1 кГц)
Ход подъема/спуска излучателя: от 200 до 400 мм
Диапазон рабочих температур: от -15℃ до +55℃
Влагозащита: клавиатура - IPX5, процессор - IPX0 (без защиты), блок передатчика - IPX2
Комплект поставки гидролокатора KODEN KDS-8000BB:
- Процессорный блок DPU-810
- Блок управления (клавиатура с основанием и кабелем) DOU-820
- Блок трансивера DHU-8303

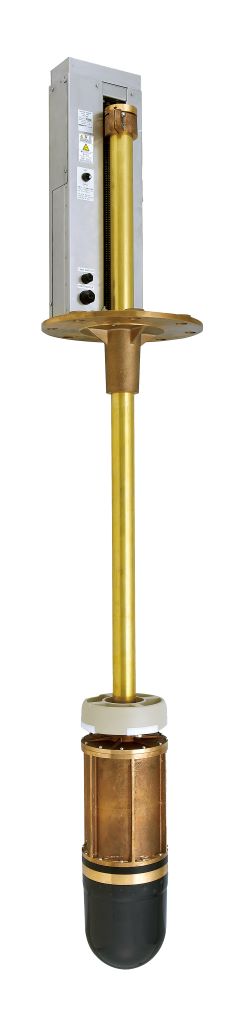

- Блок излучателя со спускоподъемным механизмом DHU-8301
- Аксессуары для процессорного блока
- Установочный комплект для блока излучателя со спускоподъемным механизмом
- Кабель питания
- Документация (руководство по эксплуатации, инструкция по установке, краткий справочник)
Опционально:
- Пульт дистанционного управления RCW-14,
- Датчик движения ЩЗ-820,
- Танк FRP TD,
- Направляющие вала для FRP TD танка,
- 17 дюймовый ЖК-дисплей (LCD),
- Соединительные кабели,
- Внешний динамик.
